Решётка декоративная РКДВ для противопожарных клапанов
⚙️ Подбор и заказ
Характеристики
Описание

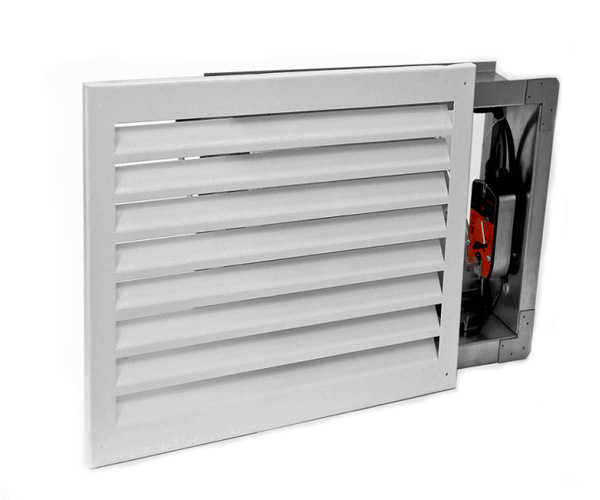

Декоративная решётка РКДВ закрывает внутреннюю полость клапана от обзора и постороннего доступа, защищает привод от механических воздействий. Подходит к любому противопожарному клапану завода «Виктория».

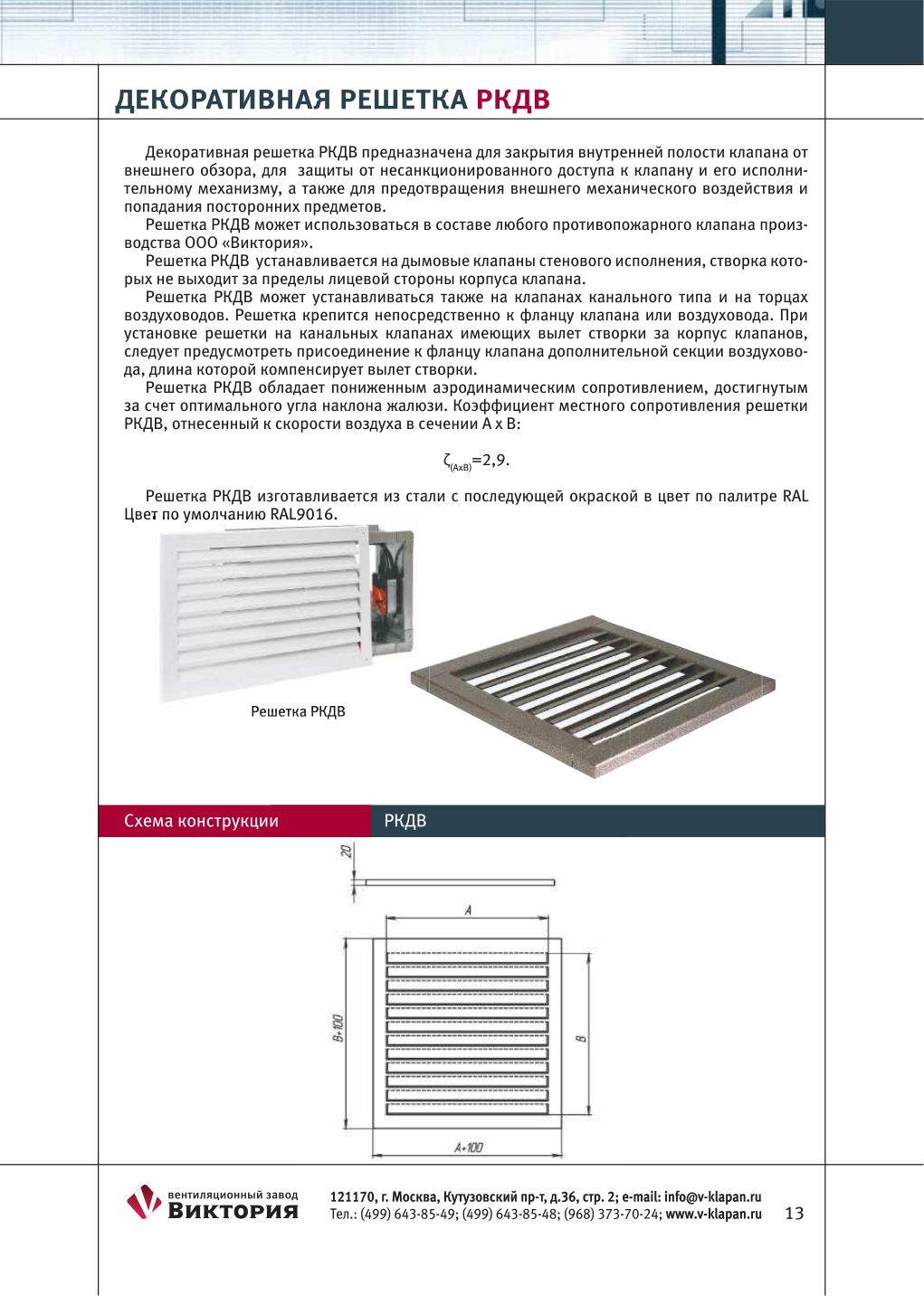

Назначение и конструкция
Декоративная решетка РКДВ предназначена для закрытия внутренней полости клапана от внешнего обзора, для защиты от несанкционированного доступа к клапану и его исполнительному механизму, а также для предотвращения внешнего механического воздействия и попадания посторонних предметов.
Решетка РКДВ может использоваться в составе любого противопожарного клапана производства ООО «Виктория».
Решетка РКДВ устанавливается на строительный проем для клапанов стенового исполнения, створка которых не выходит за пределы лицевой стороны корпуса клапана.
Решетка РКДВ может устанавливаться на клапанах канального типа и на торцах и стенках воздуховодов. Решетка крепится непосредственно к фланцу клапана или воздуховода. При установке решетки на канальных клапанах имеющих вылет створки за корпус клапанов, следует предусмотреть присоединение к фланцу клапана дополнительной секции воздуховода, длина которой компенсирует вылет створки.
Решетка РКДВ обладает пониженным аэродинамическим сопротивлением, достигнутым за счет оптимального угла наклона жалюзи. Проходное сечение решетки РКДВ и коэффициент местного сопротивления, отнесенный к скорости воздуха в проходном сечении, приведены в таблицах.
Максимально допустимая скорость воздуха в проходном сечении РКДВ составляет 25 м/с.
Решетка РКДВ изготавливается из стали с последующей окраской в цвет по палитре RAL. Цвет по умолчанию RAL9016.
Схемы, типоразмерный ряд и характеристики
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| 100 | 0,004 | 0,008 | 0,012 | 0,016 | 0,02 | 0,024 | 0,028 | 0,032 | 0,036 | 0,04 | 0,044 | 0,048 | 0,052 | 0,056 | 0,06 |
| 200 | 0,008 | 0,016 | 0,024 | 0,032 | 0,04 | 0,048 | 0,056 | 0,064 | 0,072 | 0,08 | 0,088 | 0,096 | 0,104 | 0,112 | 0,12 |
| 300 | 0,012 | 0,024 | 0,036 | 0,048 | 0,06 | 0,072 | 0,084 | 0,096 | 0,108 | 0,12 | 0,132 | 0,144 | 0,156 | 0,168 | 0,18 |
| 400 | 0,014 | 0,028 | 0,042 | 0,056 | 0,07 | 0,084 | 0,098 | 0,112 | 0,126 | 0,14 | 0,154 | 0,168 | 0,182 | 0,196 | 0,21 |
| 500 | 0,018 | 0,036 | 0,054 | 0,072 | 0,09 | 0,108 | 0,126 | 0,144 | 0,162 | 0,18 | 0,198 | 0,216 | 0,234 | 0,252 | 0,27 |
| 600 | 0,022 | 0,044 | 0,066 | 0,088 | 0,11 | 0,132 | 0,154 | 0,176 | 0,198 | 0,22 | 0,242 | 0,264 | 0,286 | 0,308 | 0,33 |
| 700 | 0,026 | 0,052 | 0,078 | 0,104 | 0,13 | 0,156 | 0,182 | 0,208 | 0,234 | 0,26 | 0,286 | 0,312 | 0,338 | 0,364 | 0,39 |
| 800 | 0,03 | 0,06 | 0,09 | 0,12 | 0,15 | 0,18 | 0,21 | 0,24 | 0,27 | 0,3 | 0,33 | 0,36 | 0,39 | 0,42 | 0,45 |
| 900 | 0,034 | 0,068 | 0,102 | 0,136 | 0,17 | 0,204 | 0,238 | 0,272 | 0,306 | 0,34 | 0,374 | 0,408 | 0,442 | 0,476 | 0,51 |
| 1000 | 0,038 | 0,076 | 0,114 | 0,152 | 0,19 | 0,228 | 0,266 | 0,304 | 0,342 | 0,38 | 0,418 | 0,456 | 0,494 | 0,532 | 0,57 |
| 1100 | 0,042 | 0,084 | 0,126 | 0,168 | 0,21 | 0,252 | 0,294 | 0,336 | 0,378 | 0,42 | 0,462 | 0,504 | 0,546 | 0,588 | 0,63 |
| 1200 | 0,046 | 0,092 | 0,138 | 0,184 | 0,23 | 0,276 | 0,322 | 0,368 | 0,414 | 0,46 | 0,506 | ||||
| 1300 | 0,05 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,55 | ||||
| 1400 | 0,054 | 0,108 | 0,162 | 0,216 | 0,27 | 0,324 | 0,378 | 0,432 | 0,486 | 0,54 | 0,594 | ||||
| 1500 | 0,058 | 0,116 | 0,174 | 0,232 | 0,29 | 0,348 | 0,406 | 0,464 | 0,522 | 0,58 | 0,638 |
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| 100 | 1,20 | 1,47 | 1,75 | 2,02 | 2,31 | 2,58 | 2,85 | 3,13 | 3,40 | 3,68 | 3,96 | 4,23 | 4,51 | 4,78 | 5,06 |
| 200 | 1,16 | 1,41 | 1,67 | 1,92 | 2,20 | 2,45 | 2,70 | 2,96 | 3,21 | 3,47 | 3,74 | 3,99 | 4,25 | 4,50 | 4,76 |
| 300 | 1,12 | 1,35 | 1,59 | 1,82 | 2,09 | 2,32 | 2,55 | 2,79 | 3,02 | 3,26 | 3,52 | 3,75 | 3,99 | 4,22 | 4,46 |
| 400 | 1,08 | 1,29 | 1,51 | 1,72 | 1,98 | 2,19 | 2,40 | 2,62 | 2,83 | 3,05 | 3,30 | 3,51 | 3,73 | 3,94 | 4,16 |
| 500 | 1,04 | 1,23 | 1,43 | 1,62 | 1,87 | 2,06 | 2,25 | 2,45 | 2,64 | 2,84 | 3,08 | 3,27 | 3,47 | 3,66 | 3,86 |
| 600 | 1,00 | 1,17 | 1,35 | 1,52 | 1,76 | 1,93 | 2,10 | 2,28 | 2,45 | 2,63 | 2,86 | 3,03 | 3,21 | 3,38 | 3,56 |
| 700 | 0,96 | 1,11 | 1,27 | 1,42 | 1,65 | 1,80 | 1,95 | 2,11 | 2,26 | 2,42 | 2,64 | 2,79 | 2,95 | 3,10 | 3,26 |
| 800 | 0,92 | 1,05 | 1,19 | 1,32 | 1,54 | 1,67 | 1,80 | 1,94 | 2,07 | 2,21 | 2,42 | 2,55 | 2,69 | 2,82 | 2,96 |
| 900 | 0,88 | 0,99 | 1,11 | 1,22 | 1,43 | 1,54 | 1,65 | 1,77 | 1,88 | 2,00 | 2,20 | 2,31 | 2,43 | 2,54 | 2,66 |
| 1000 | 0,84 | 0,93 | 1,03 | 1,12 | 1,32 | 1,41 | 1,50 | 1,60 | 1,69 | 1,79 | 1,98 | 2,07 | 2,17 | 2,26 | 2,36 |
| 1100 | 0,80 | 0,87 | 0,95 | 1,02 | 1,21 | 1,28 | 1,35 | 1,43 | 1,50 | 1,58 | 1,76 | 1,83 | 1,91 | 1,98 | 2,06 |
| 1200 | 0,76 | 0,81 | 0,87 | 0,92 | 1,10 | 1,15 | 1,20 | 1,26 | 1,31 | 1,37 | 1,54 | ||||
| 1300 | 0,72 | 0,75 | 0,79 | 0,82 | 0,99 | 1,02 | 1,05 | 1,09 | 1,12 | 1,16 | 1,32 | ||||
| 1400 | 0,68 | 0,69 | 0,71 | 0,72 | 0,88 | 0,89 | 0,90 | 0,92 | 0,93 | 0,95 | 1,10 | ||||
| 1500 | 0,64 | 0,63 | 0,63 | 0,62 | 0,77 | 0,76 | 0,75 | 0,75 | 0,74 | 0,74 | 0,88 |
* В таблице приведен КМС для направления воздушного потока от лицевой поверхности РКДВ в сторону монтажного проема. При обратном направлении потока воздуха, приведенное в таблице значение, следует умножить на коэффициент 0,91.
** Приведены значения КМС для основных размеров РКДВ. Для получения значений КМС для промежуточных размеров РКДВ следует применить метод линейной интерполяции.

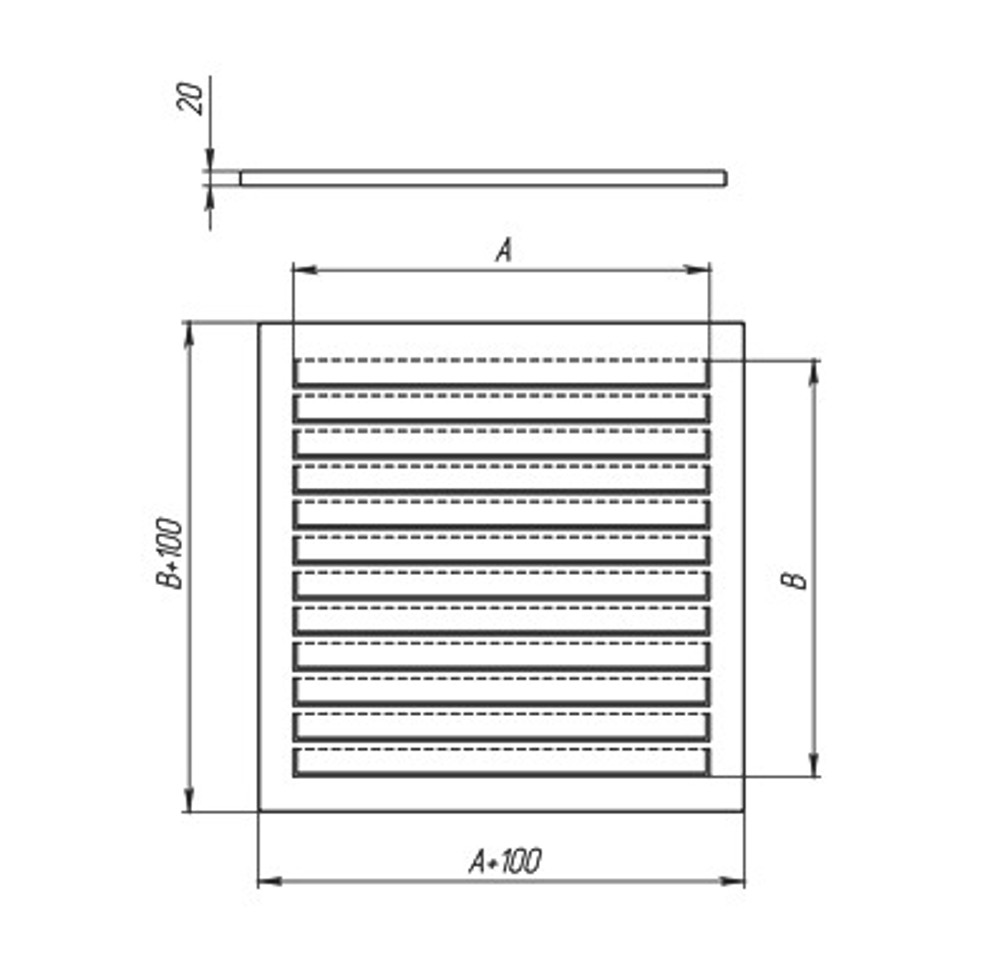

Схема конструкции и размеры
Где применяется
- Закрытие проёмов стеновых противопожарных и дымовых клапанов в коридорах, холлах, лестничных клетках
- Защита клапана и привода от несанкционированного доступа
- Торцы воздуховодов и фланцы канальных клапанов
- Общественные и жилые здания с требованиями к отделке
Что указать при заказе
- Типоразмер по сечению клапана А×В, мм
- Цвет по каталогу RAL (по умолчанию RAL 9016)
- Количество
Смотрите также
Важно знать
На канальных клапанах со створкой, выходящей за корпус, между клапаном и решёткой ставят дополнительную секцию воздуховода длиной не меньше вылета створки.
При расчёте сети дымоудаления учитывайте коэффициент местного сопротивления решётки — он приведён в техническом листе.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
