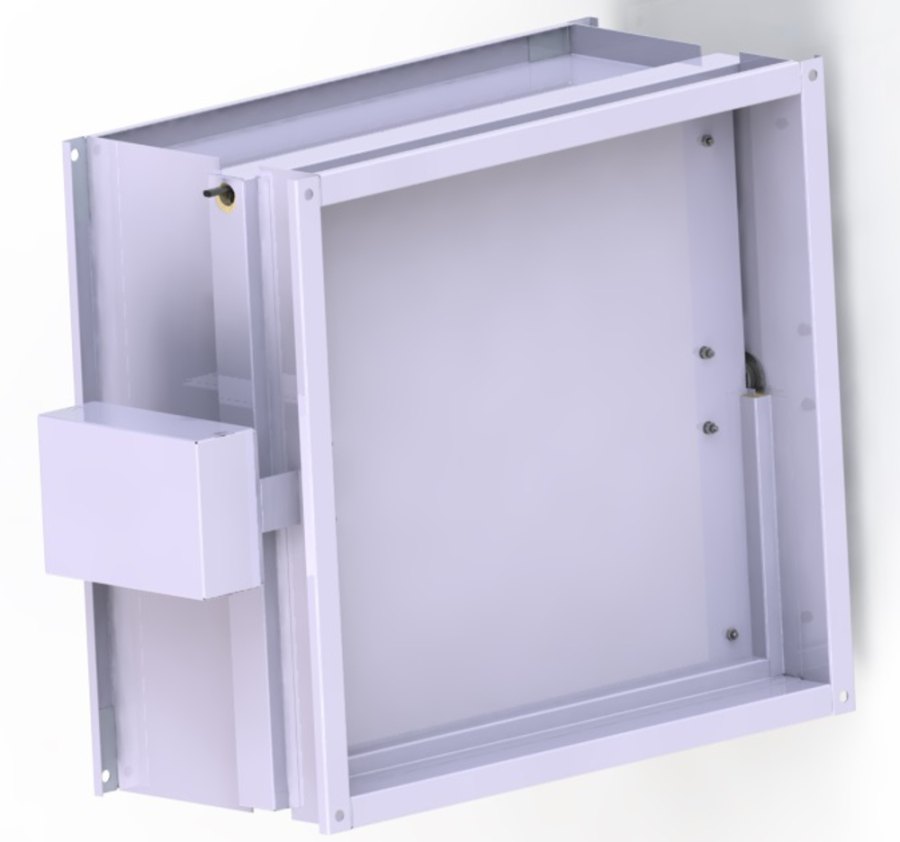

Клапан противопожарный морозостойкий КПВ.01(02;03)-МС

Морозостойкое исполнение клапанов КПВ для установки на границе «помещение — улица», под навесом и в неотапливаемых помещениях. Периметр прилегания створки защищён от обледенения; исполнение МС.НК работает при температуре до −60 °С.

Назначение и конструкция

Морозостойкие лапаны КПВ.01(02;03)-МС нормально открытые (НО) (огнезадерживающие) предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Нормально закрытые (НЗ) клапаны КПВ.01(02;03)-МС (в том числе дымовые) используются в системах противодымной вентиляции.

Предел огнестойкости клапанов: КПВ.01-МС – EI 60 КПВ.02-МС – EI 90 КПВ.03-МС – EI 120

Морозостойкие клапаны КПВ.01(02;03)-МС имеют вид климатического исполнения УХЛ2. В соответствии с ГОСТ 15150-69 клапаны КПВ.01(02;03)-МС могут устанавливаться под навесом или в помещениях с температурой воздуха не ниже – 30°С, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.

Клапаны могут устанавливаться также со стороны помещения в наружных ограждающих строительных конструкциях здания при отсутствии воздействия атмосферных осадков. Температура в помещении при установке клапанов в наружных строительных конструкциях не должна быть ниже -30°С, а температура наружного воздуха – ниже -45°С.

Работоспособность морозостойких клапанов КПВ.01(02;03)...-МС обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения створки и корпуса, в том числе и в осевых узлах. Клапаны КПВ.01(02,03)-МС.

Клапаны КПВ.01(02,03)-МС.НК предназначены для устойчивой работы в условиях пониженных температур (до -60°С). Работоспособность клапанов исполнения «МС.НК» в условиях низких температур окружающего воздуха обеспечивается применением дополнительного электрического обогрева теплоизолированного кожуха, защищающего привод клапана, и корпуса клапана в зоне закрытой заслонки с помощью саморегулирующихся нагревательных кабелей. Суммарная электрическая мощность нагревательных элементов не превышает 50 Вт/м в расчете на длину окружности или периметр канала.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Морозостойкие клапаны КПВ.01(02;03)-МС изготавливаются из оцинкованной стали. По индивидуальным заказам корпус клапана КПВ.01(02;03)-МС может быть изготовлен из углеродистой (с последующей окраской) стали.

Клапаны КПВ.01(02;03)-МС выпускаются:

• Канального типа с двумя фланцами (клапаны прямоугольного и круглого сечения) или ниппельным соединением (клапаны круглого сечения), привод на данном типе клапанов устанавливается снаружи
• Стенового типа с одним присоединительным фланцем с внутренним размещением привода

Работоспособность клапанов КПВ.01(02;03)-МС обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения створки и корпуса, в том числе и в осевых узлах.

Нормально открытые (НО) клапаны КПВ.01(02;03)-МС комплектуются

• Электромеханическими приводами с возвратной пружиной. Нормально закрытые (НЗ), в том числе дымовые, клапаны КПВ.01(02;03)-МС комплектуются
• Реверсивными электроприводами

Противопожарные клапаны КПВ.01(02;03)МС работоспособны в любой пространственной ориентации.

Применение клапанов осуществляется в соответствии с требованиями нормативных документов.

Конструктивные особенности клапанов КПВ.01(02;03)-МС и их технические характеристики аналогичны конструкциям и характеристикам клапанов КПВ.01(02;03) соответствующего типа, в стандартном исполнении.

Где применяется

• Воздухозаборные и выбросные шахты систем противодымной вентиляции
• Наружные ограждающие конструкции зданий
• Неотапливаемые помещения, паркинги, технические этажи
• Системы подпора воздуха и компенсирующей подачи

Что указать при заказе

• Тип клапана и предел огнестойкости: КПВ.01 — EI 60, КПВ.02 — EI 90, КПВ.03 — EI 120
• Функциональное исполнение: НО (огнезадерживающий) или НЗ (в том числе дымовой)
• Сечение А×В в мм (для круглых — диаметр); стандартный шаг размеров — 50 мм
• Тип привода: электромагнитный, электромеханический с возвратной пружиной или реверсивный; напряжение 220 В или 24 В
• Расположение привода — снаружи или внутри корпуса, сторона обслуживания
• Дополнительная комплектация: решётка РКДВ/РКДК/РКДС, клеммная коробка, защитный кожух привода
