Клапан обратный КО-ВКОП для крышных вентиляторов ВКОП
⚙️ Подбор и заказ
Характеристики
Описание
Обратный клапан для крышных приточных вентиляторов ВКОП и ВКОП-С. Лепестки с гравитационным механизмом закрывают сечение после остановки вентилятора и не пускают атмосферный воздух в помещение.
Назначение и конструкция
Клапан обратный для вентилятора типа ВКОП предназначен для предотвращения попадания атмосферного воздуха, в обслуживаемые помещения после отключения вентилятора.

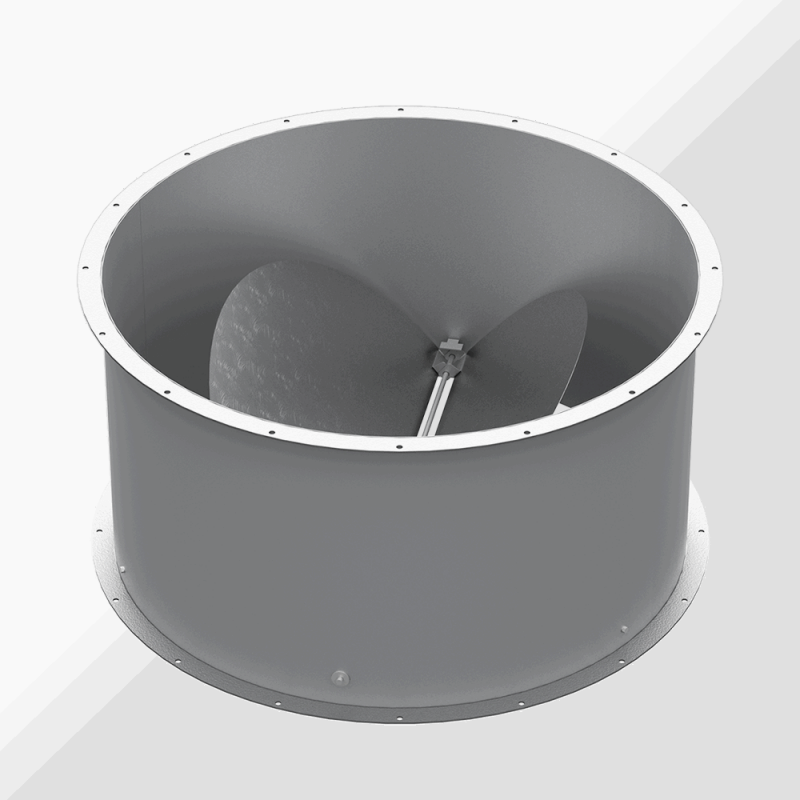

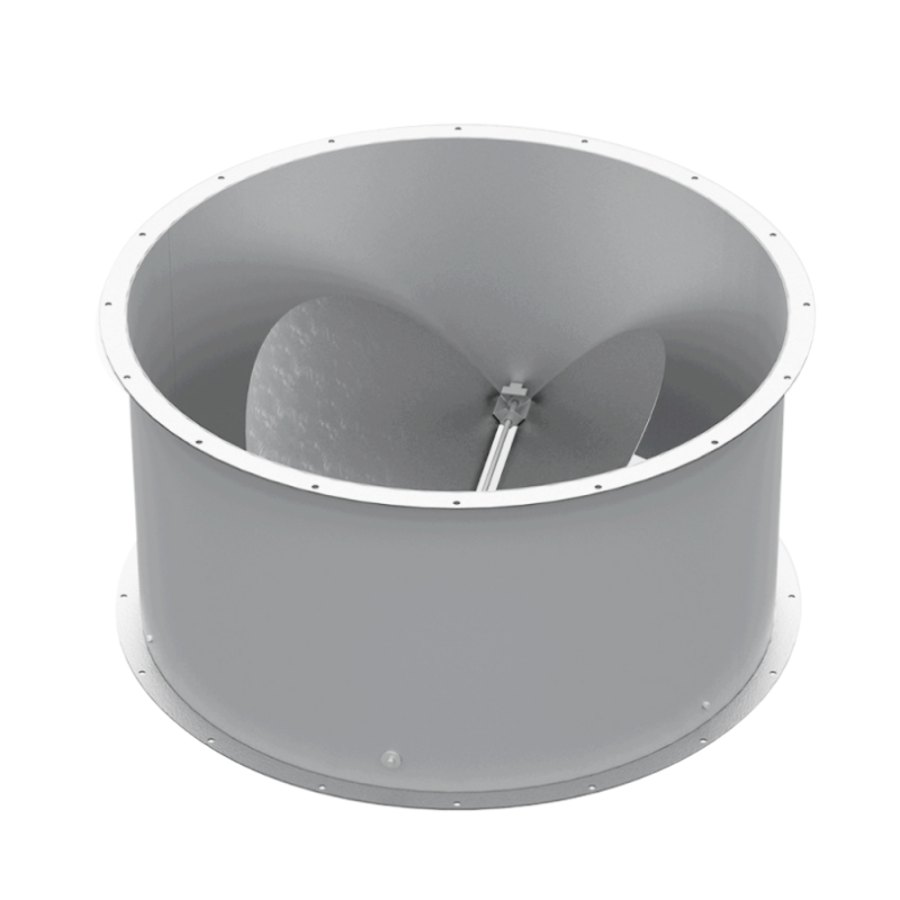

Внутри клапана расположены металлические лепестки.
При включенном вентиляторе лепестки клапана удерживаются в открытом состоянии под действием воздушного потока.
После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана при помощи гравитационного механизма.

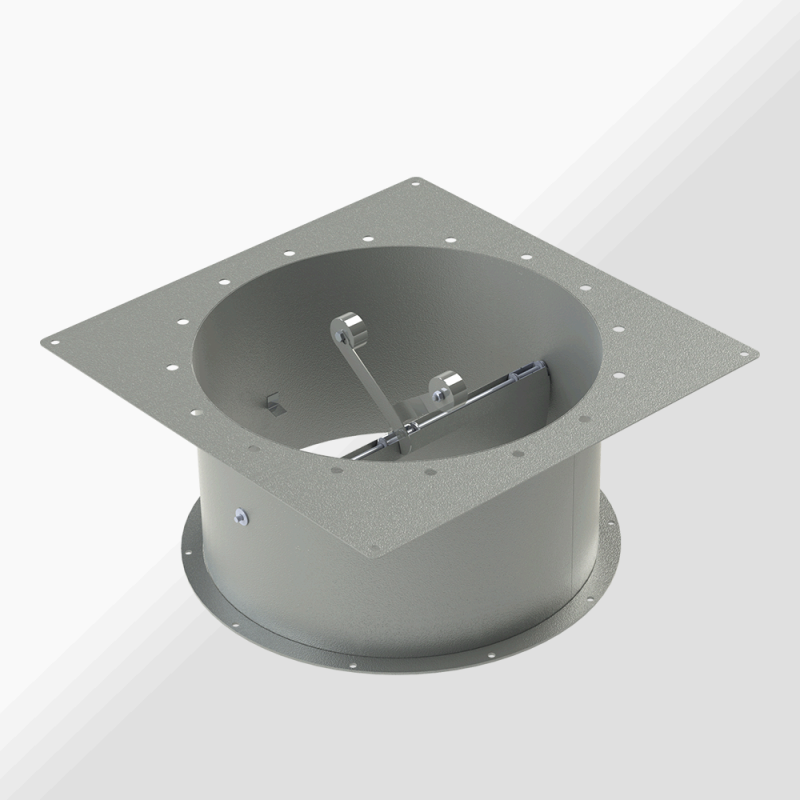

Клапан обратный крепится к монтажному стакану СМК (СМКУ) при помощи монтажной пластины и располагается непосредственно под вентилятором типа ВКОП.
На нижнем обрезе клапан имеет круглый фланец для соединения с круглым воздуховодом.
Обозначение клапана Размеры, мм n n1 Масса, кг A A1 H D D1 D2 X d d1 КО-ВКОП-3,15 390 370 180 365 345 305 85 10 10 8 4 5 КО-ВКОП-3,55 440 420 200 405 385 345 90 6 КО-ВКОП-4,0 485 460 225 450 430 390 105 7 КО
Габаритные и присоединительные размеры
Клапаны обратные ко-вкоп для вентиляторов крышных типа вкоп и вкоп-с
| Обозначение клапана | A | A1 | H | D | D1 | D2 | d | n | X | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| КО-ВКОП-2,8 | 270 | 270 | 158 | 330 | 310 | 270 | 10 | 8 | 60 | 4 |
| КО-ВКОП-3,15 | 305 | 305 | 178 | 365 | 345 | 305 | 10 | 8 | 65 | 5 |
| КО-ВКОП-3,55 | 345 | 345 | 198 | 405 | 385 | 345 | 10 | 8 | 70 | 6 |
| КО-ВКОП-4,0 | 390 | 390 | 223 | 450 | 430 | 390 | 10 | 8 | 85 | 7 |
| КО-ВКОП-4,5 | 440 | 440 | 248 | 500 | 480 | 440 | 10 | 10 | 90 | 9 |
| КО-ВКОП-5,0 | 490 | 490 | 278 | 550 | 530 | 490 | 10 | 10 | 100 | 11 |
| КО-ВКОП-5,6 | 550 | 550 | 313 | 610 | 590 | 550 | 10 | 10 | 115 | 14 |
| КО-ВКОП-6,3 | 620 | 620 | 353 | 680 | 660 | 620 | 10 | 10 | 130 | 17 |
| КО-ВКОП-7,1 | 700 | 700 | 398 | 760 | 740 | 700 | 10 | 12 | 145 | 24 |
| КО-ВКОП-8,0 | 790 | 790 | 448 | 850 | 830 | 790 | 10 | 12 | 145 | 31 |
| КО-ВКОП-9,0 | 890 | 890 | 498 | 964 | 940 | 890 | 10 | 16 | 160 | 39 |
| КО-ВКОП-10,0 | 990 | 990 | 560 | 1064 | 1040 | 990 | 10 | 16 | 165 | 53 |
| КО-ВКОП-11,2 | 1110 | 1110 | 630 | 1190 | 1165 | 1110 | 12 | 18 | 175 | 67 |
| КО-ВКОП-12,5 | 1240 | 1240 | 710 | 1320 | 1295 | 1240 | 12 | 18 | 190 | 88 |
| КО-ВКОП-14,0 | 1390 | 1390 | 800 | 1470 | 1448 | 1390 | 12 | 22 | 210 | 108 |
Где применяется
- Крышные приточные вентиляторы подпора воздуха
- Отапливаемые здания: защита от теплопотерь в дежурном режиме
- Системы приточной противодымной вентиляции
Что указать при заказе
- Номер вентилятора (типоразмер клапана)
Смотрите также
Важно знать
Номер клапана должен совпадать с номером вентилятора и монтажного стакана.
