Клапан обратный КО-ВКР для крышных вентиляторов ВКРС и ВКРВ
⚙️ Подбор и заказ
Характеристики
Описание
Обратный клапан для крышных вентиляторов ВКРС и ВКРВ: лепестки открываются потоком воздуха, а после остановки вентилятора закрывают сечение и не пускают наружный воздух в помещение.
Назначение и конструкция
Клапан обратный для крышного вентилятора предназначен для предотвращения попадания атмосферного воздуха в обслуживаемые помещения после отключения вентилятора.

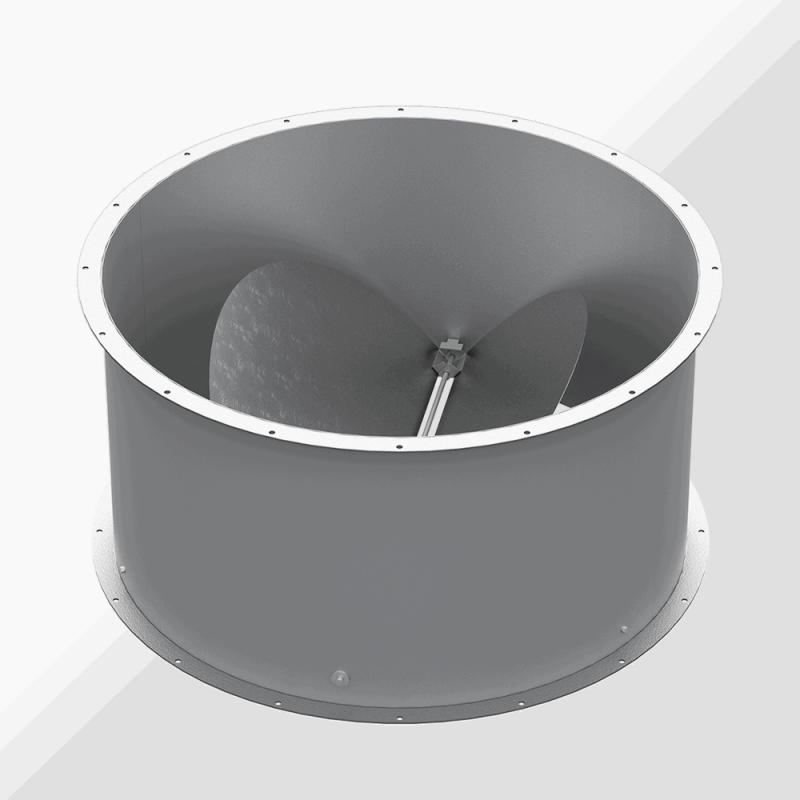

Внутри клапана расположены металлические лепестки.
При включенном вентиляторе лепестки клапана удерживаются в открытом состоянии под действием воздушного потока.
После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана.

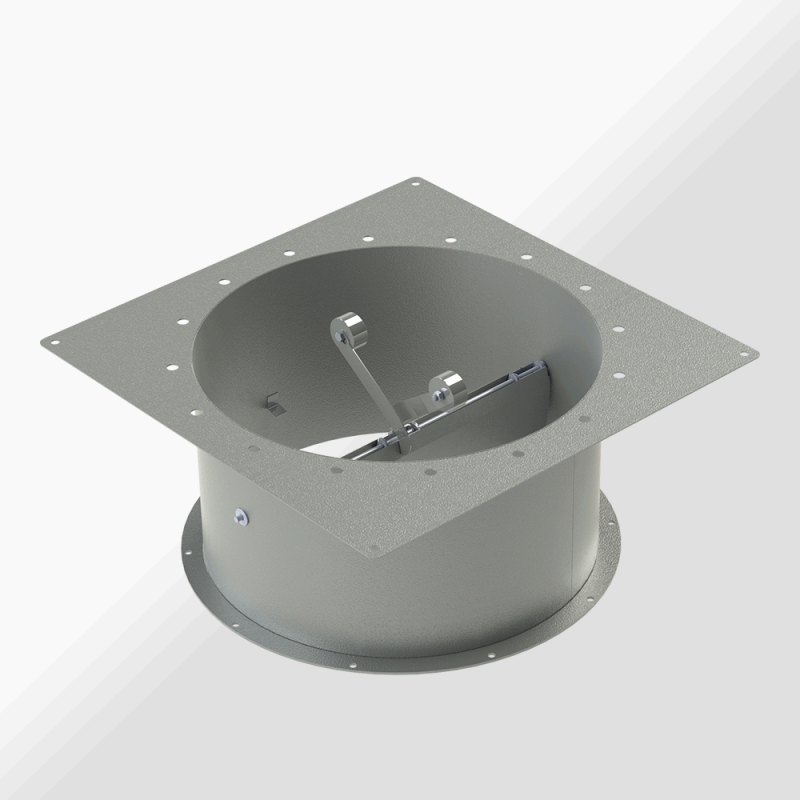

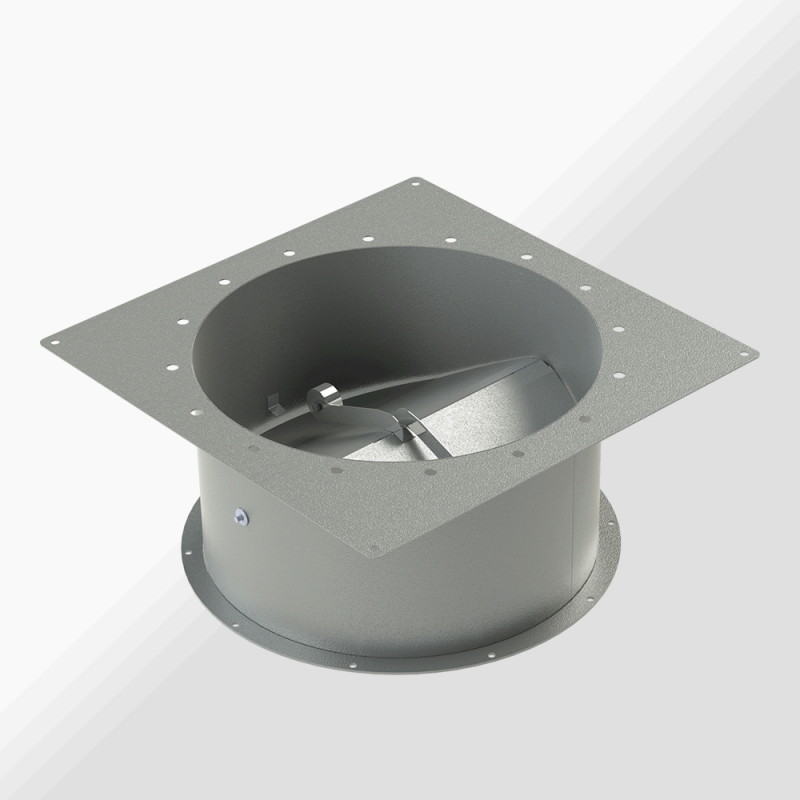

Клапан обратный крепится к монтажному стакану СМК (СМКУ) при помощи монтажной пластины и располагается непосредственно под вентилятором типа ВКРВ (ВКРС).
На нижнем обрезе клапана установлен круглый фланец для соединения с круглым воздуховодом.
В вариантном исполнении клапан обратный крепится к корпусу вентилятора крышного ВКРС (ВКРВ) на резьбовые шпильки, расположенные на нижней плите крышного вентилятора.
Вместо квадратной монтажной пластины клапан, в этом случае, комплек

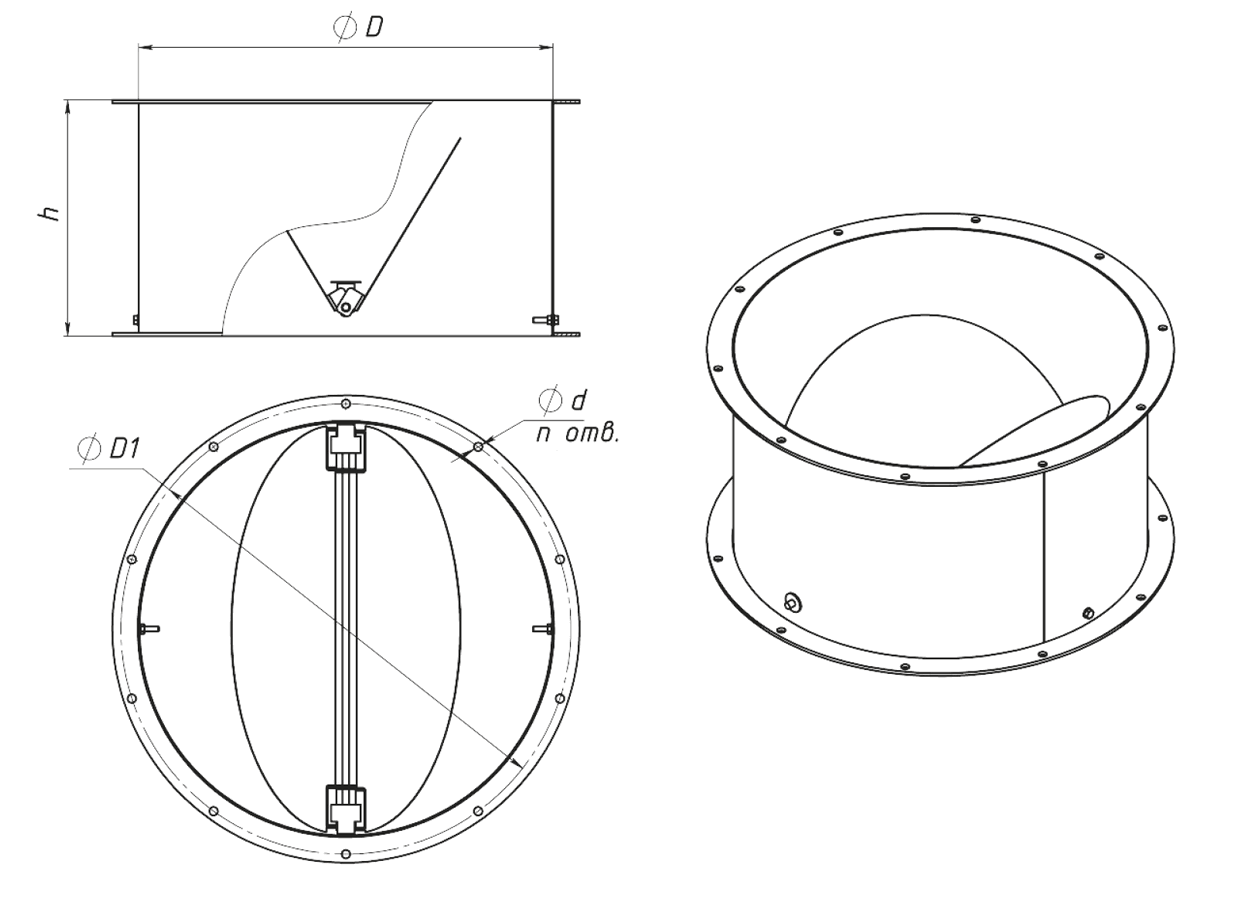

Габаритные и присоединительные размеры
Клапаны обратные ко-вкр для вентиляторов крышных типа вкрс и вкрв
| Обозначение клапана | D | D1 | d | n | h | Масса, кг |
|---|---|---|---|---|---|---|
| КО-ВКР-2,8 | 280 | 310 | 10 | 8 | 160 | 2 |
| КО-ВКР-3,15 | 315 | 345 | 10 | 8 | 180 | 2,7 |
| КО-ВКР-3,55 | 355 | 385 | 10 | 8 | 200 | 3,1 |
| КО-ВКР-4,0 | 400 | 430 | 10 | 8 | 225 | 4,9 |
| КО-ВКР-4,5 | 450 | 480 | 10 | 10 | 250 | 5,9 |
| КО-ВКР-5,0 | 500 | 530 | 10 | 10 | 280 | 7 |
| КО-ВКР-5,6 | 560 | 590 | 10 | 10 | 315 | 8,4 |
| КО-ВКР-6,3 | 630 | 660 | 10 | 10 | 355 | 10,2 |
| КО-ВКР-7,1 | 710 | 740 | 10 | 12 | 400 | 12,9 |
| КО-ВКР-8,0 | 800 | 830 | 10 | 12 | 450 | 17,1 |
| КО-ВКР-9,0 | 900 | 940 | 10 | 16 | 500 | 20,6 |
| КО-ВКР-10,0 | 1000 | 1040 | 10 | 16 | 560 | 33,5 |
| КО-ВКР-11,2 | 1120 | 1165 | 13 | 18 | 630 | 42,1 |
| КО-ВКР-12,5 | 1250 | 1295 | 13 | 18 | 710 | 51,4 |
| КО-ВКР-14,0 | 1400 | 1448 | 13 | 22 | 800 | 63,1 |
Где применяется
- Крышные вентиляторы ВКРС и ВКРВ в отапливаемых зданиях
- Защита от обратной тяги и осадков при остановленном вентиляторе
- Системы с периодической работой вытяжки
Что указать при заказе
- Номер вентилятора (типоразмер клапана)
- Исполнение вентилятора: общепромышленное или ДУ
Смотрите также
Важно знать
Номер клапана должен совпадать с номером вентилятора и монтажного стакана.
