Клапан обратный КО-ВРК для канальных вентиляторов ВРК
⚙️ Подбор и заказ
Характеристики
Описание

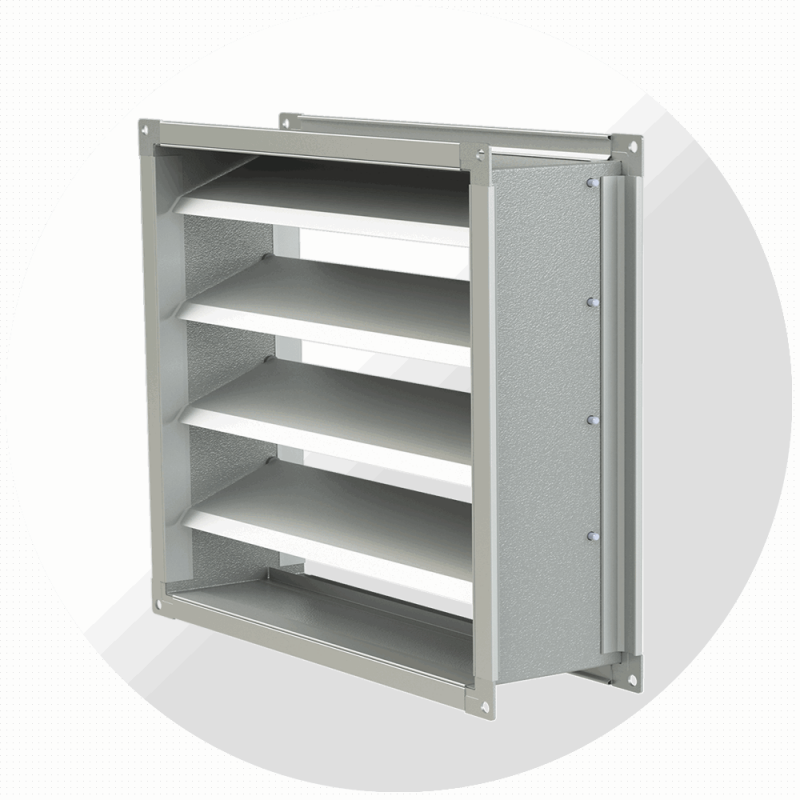

Обратный клапан квадратного сечения для канальных вентиляторов ВРК и ВРКш: лепестки на горизонтальных осях открываются потоком и закрываются при остановке вентилятора.
Назначение и конструкция
Клапан обратный для канального вентилятора предназначен для предотвращения обратного течения воздуха в вентиляционном канале при неработающем канальном вентиляторе.
Внутри клапана на горизонтальных осях расположены металлические лепестки.
При включенном вентиляторе лепестки клапана поддерживаются в открытом состоянии под действием воздушного потока.
После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана.
Клапан обратный КО-ВРК устанавливается только в горизонтальном участке воздуховода.
Оси поворотных лепестков должны быть расположены горизонтально и направление открывания лепестков должно соответствовать направлению воздуха в участке воздуховода.
Присоединительные размеры КО-ВРК соответствуют присоединительным размерам канальных вентиляторов типа ВРК.
Обозначение клапана Размеры, мм A A1 d L КО-ВРК-1,6 225 247 9 150 КО-ВРК-1,8 250 272 КО-ВРК-

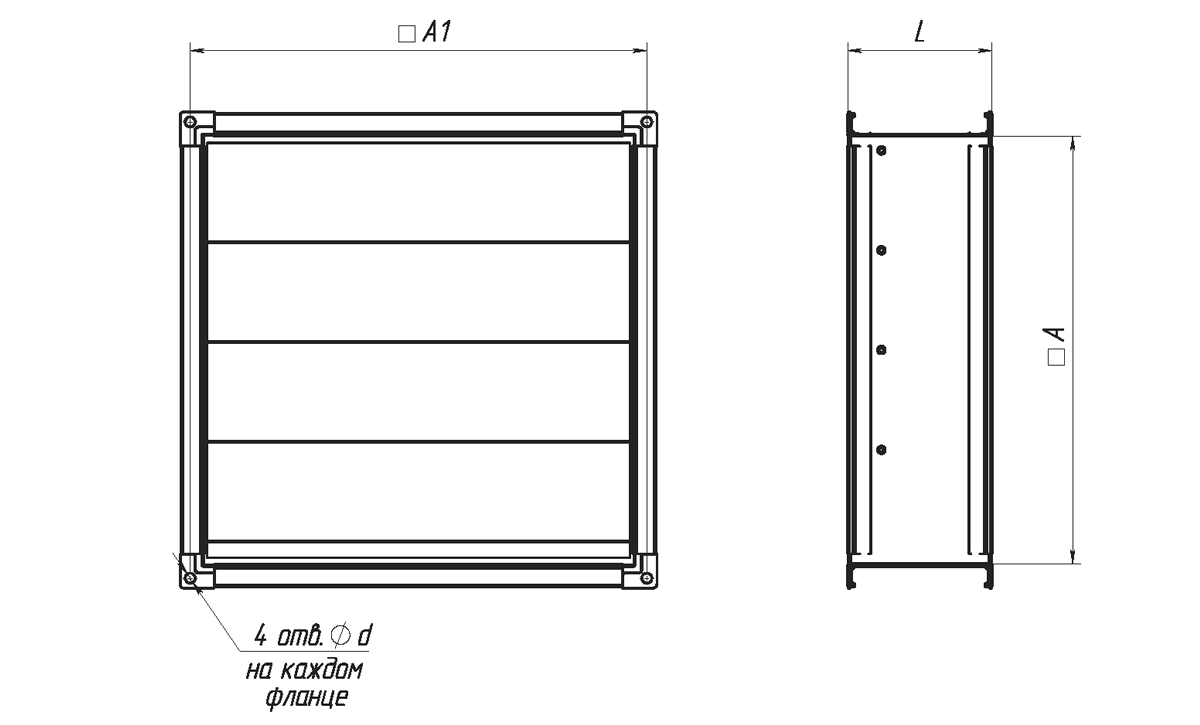

Габаритные и присоединительные размеры
Клапаны обратные ко-врк для вентиляторов канальных типа врк(ш)
| Обозначение клапана | A | A1 | d | L |
|---|---|---|---|---|
| КО-ВРК-1,6 | 225 | 247 | 9 | 150 |
| КО-ВРК-1,8 | 250 | 272 | 9 | 150 |
| КО-ВРК-2,0 | 280 | 302 | 9 | 150 |
| КО-ВРК-2,25 | 315 | 337 | 9 | 150 |
| КО-ВРК-2,5 | 355 | 390 | 13 | 150 |
| КО-ВРК-2,8 | 400 | 435 | 13 | 150 |
| КО-ВРК-3,15 | 450 | 485 | 13 | 150 |
| КО-ВРК-3,55 | 500 | 535 | 13 | 180 |
| КО-ВРК-4,0 | 560 | 595 | 13 | 180 |
| КО-ВРК-4,5 | 630 | 665 | 13 | 180 |
| КО-ВРК-5,0 | 710 | 745 | 13 | 180 |
| КО-ВРК-5,6 | 800 | 835 | 13 | 180 |
| КО-ВРК-6,3 | 900 | 935 | 13 | 180 |
Где применяется
- Канальные системы с вентиляторами ВРК
- Защита от обратного течения воздуха при остановленном вентиляторе
- Системы с резервными вентиляторами
Что указать при заказе
- Номер вентилятора ВРК (типоразмер клапана)
Смотрите также
Важно знать
Клапан КО-ВРК устанавливают только на горизонтальном участке; оси лепестков горизонтальны, лепестки открываются по направлению потока.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
