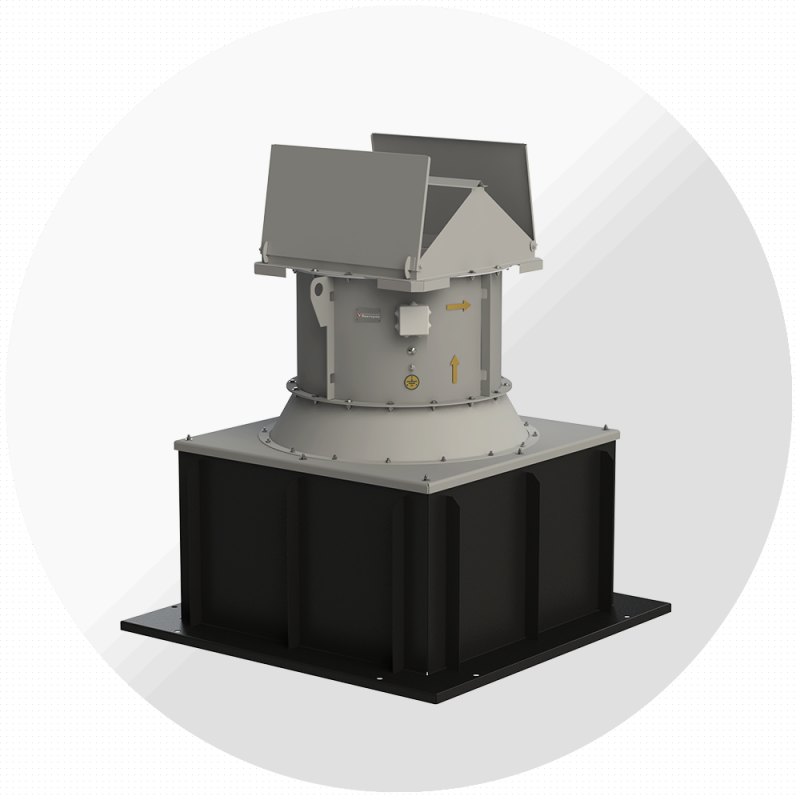

Крышный вентилятор ВКО-К-13-284 №5 с обратным клапаном, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКО-К-13-284 №5 с обратным клапаном — крышный осевой вытяжной вентилятор со встроенным обратным клапаном завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 13 исполнений по двигателю: производительность от 1200 до 8900 м³/ч, полное давление до 282 Па, мощность 0,18–1,1 кВт.
Отличается от ВКО-13-284 встроенным обратным клапаном: при остановке двигателя лепестки закрывают сечение, наружный воздух и осадки не попадают в помещение.
Исполнения по электродвигателю
ВКО-К-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-5-0,37-1500 | 12 | 17 | 1900–3800 | 190…43 | 180…0 | АИР63В4 | 0,37 | 1350 |
| ВКО-К-13-284-12к/20-5-0,37-1500 | 12 | 20 | 2300–4800 | 205…71 | 189…0 | АИР63В4 | 0,37 | 1350 |
| ВКО-К-13-284-12к/25-5-0,55-1500 | 12 | 25 | 3000–5800 | 220…104 | 193…0 | АИР71А4 | 0,55 | 1360 |
| ВКО-К-13-284-12к/30-5-0,55-1500 | 12 | 30 | 3800–6800 | 236…143 | 187 | АИР71А4 | 0,55 | 1360 |
| ВКО-К-13-284-12к/35-5-0,75-1500 | 12 | 35 | 4500–7500 | 254…175 | 189…0 | АИР71В4 | 0,75 | 1350 |
| ВКО-К-13-284-12к/40-5-1,1-1500 | 12 | 40 | 5300–8200 | 268…214 | 182…0 | АИР80А4 | 1,1 | 1410 |
| ВКО-К-13-284-12к/45-5-1,1-1500 | 12 | 45 | 6000–8900 | 282…245 | 174…0 | АИР80А4 | 1,1 | 1410 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-5-0,18-1000 | 12 | 17 | 1200–2500 | 75…19 | 71…0 | АИР63А6 | 0,18 | 860 |
| ВКО-К-13-284-12к/20-5-0,18-1000 | 12 | 20 | 1500–3100 | 82…29 | 75…0 | АИР63А6 | 0,18 | 860 |
| ВКО-К-13-284-12к/25-5-0,18-1000 | 12 | 25 | 1900–3700 | 91…44 | 80…0 | АИР63А6 | 0,18 | 860 |
| ВКО-К-13-284-12к/30-5-0,18-1000 | 12 | 30 | 2400–4400 | 95…57 | 76…0 | АИР63А6 | 0,18 | 860 |
| ВКО-К-13-284-12к/35-5-0,18-1000 | 12 | 35 | 2900–4800 | 105…72 | 79…0 | АИР63А6 | 0,18 | 860 |
| ВКО-К-13-284-12к/40-5-0,25-1000 | 12 | 40 | 3400–5300 | 110…88 | 74…0 | АИР63В6 | 0,25 | 860 |
Расшифровка обозначения
ВКО-К-13-284-12к/30-5-N-n
| ВКО-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры

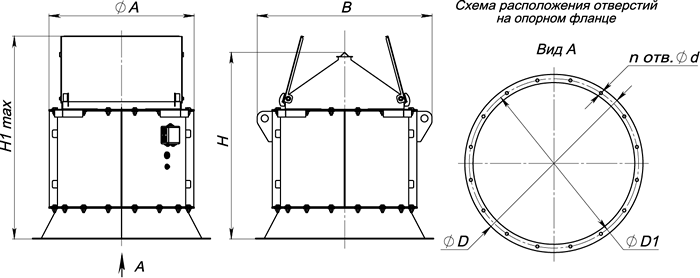

Габаритные и присоединительные размеры ВКО-К-13-284, мм
| Номер ВКО-К | h вала ЭД | A | B | D | H | H1 | D1 | n | d |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 063-080 | 575 | 692 | 705 | 638 | 703 | 670 | 16 | 12 |
| 5 | 090-132 | 575 | 692 | 705 | 738 | 803 | 670 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
| ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО-К.
Где применяется
- Вытяжная вентиляция зданий с периодической работой вентилятора
- Помещения, где недопустим обратный ток холодного воздуха
- Производственные, складские и общественные здания
- Сельскохозяйственные объекты
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-К-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
