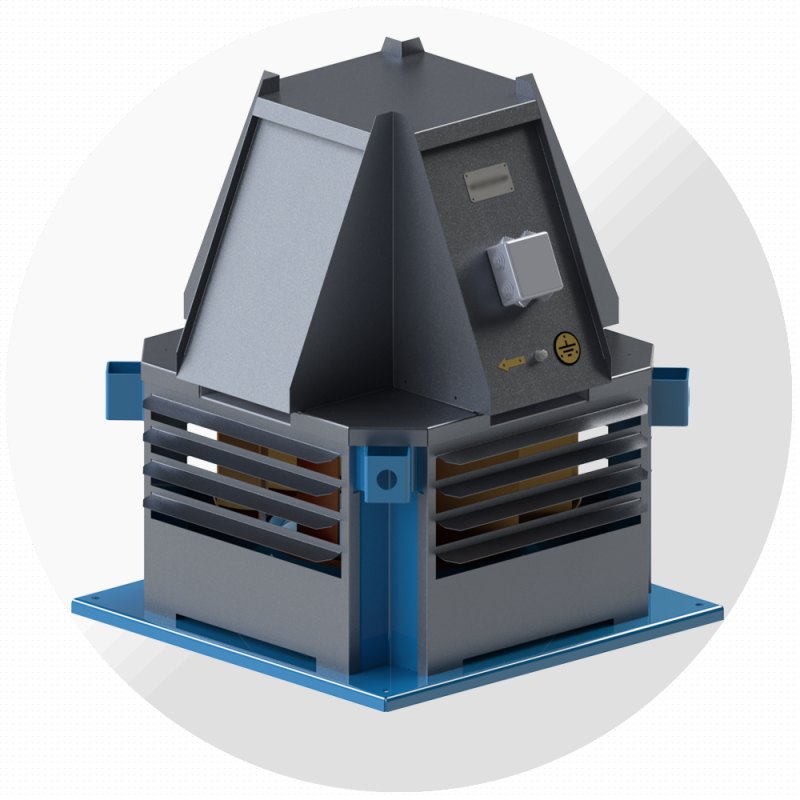

Крышный вентилятор ВКРС №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКРС №7 — крышный радиальный вентилятор с выбросом потока в стороны завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 8 исполнений по двигателю: производительность до 26 300 м³/ч, полное давление до 1182 Па, мощность 1,1–11 кВт.
Ставится на кровле и удаляет воздух из помещения без сети или с короткой сетью воздуховодов. Поток выходит в две, три или четыре стороны (исполнения 01, 03, 02). Лопатки загнуты назад.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРС-7,1-090-7,5-1500 | 0,90 | 0–19 200 | 958…0 | АИР132S4 | 7,5 | 1455 | 215 | |
| ВКРС-7,1-100-11-1500 | 1,00 | 0–26 300 | 1182…0 | АИР132M4 | 11 | 1450 | 275 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРС-7,1-090-2,2-1000 | 0,90 | 0–12 500 | 406…0 | АИР100L6 | 2,2 | 940 | 175 | |
| ВКРС-7,1-095-3-1000 | 0,95 | 0–14 700 | 452…0 | АИР112MА6 | 3 | 950 | 185 | |
| ВКРС-7,1-100-3-1000 | 1,00 | 0–17 100 | 501…0 | АИР112MА6 | 3 | 950 | 190 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРС-7,1-090-1,1-750 | 0,90 | 0–9300 | 227 | 0 | АИР90LВ8 | 1,1 | 710 | 165 |
| ВКРС-7,1-095-1,1-750 | 0,95 | 0–11 000 | 253 | 0 | АИР90LВ8 | 1,1 | 710 | 170 |
| ВКРС-7,1-100-1,5-750 | 1,00 | 0–12 800 | 281 | 0 | АИР100L8 | 1,5 | 700 | 170 |
Расшифровка обозначения
ВКРС-7,1-100-3-1000
| ВКРС | крышный радиальный вентилятор, выброс в стороны |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090; 095; 100 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРС, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВКРС-7,1 | 90…160 | 710 | 740 | 900 | 830 | 1130 | 15 | М8 | 8 | 12 |
Конструкция и особенности
- Рабочее колесо с загнутыми лопатками обеспечивает сочетание высокой производительности и достаточного напора при относительно компактных габаритах
- Цилиндрический корпус со спрямляющими ребрами и диффузор формируют устойчивый воздушный поток и повышают КПД за счёт преобразования динамического давления в статическое
- Агрегат комплектуется асинхронным электродвигателем в климатическом и взрывобезопасном исполнении (в зависимости от модификации), с защитным колпаком для работы в атмосферных условиях
- Доступны исполнения с выходом потока в 2, 3 или 4 стороны
Назначение и исполнения
| Выход потока в две противоположные стороны | исполнение 01 |
| Выход потока в четыре стороны | исполнение 02 |
| Выход потока в три стороны | исполнение 03 |
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200ºС | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРС.
Где применяется
- Вытяжная вентиляция производственных и складских зданий
- Сельскохозяйственные объекты: теплицы, фермы, птичники
- Общественные здания, торговые центры, спортивные сооружения
- Объекты с плотной установкой вентиляторов на кровле (исполнения 01 и 03)
Как подобрать
- Расход определяйте по воздухообмену, давление — по сопротивлению сети до вентилятора; для бесканальной установки достаточно 100–150 Па
- Относительный диаметр колеса (090, 095, 100) подбирают под рабочую точку
- Номер вентилятора должен соответствовать стакану СМК/СМКУ; для кровель с уклоном — СМКУ-Р
- В отапливаемых зданиях ставьте обратный клапан КО-ВКР и утеплённый стакан
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРС, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
