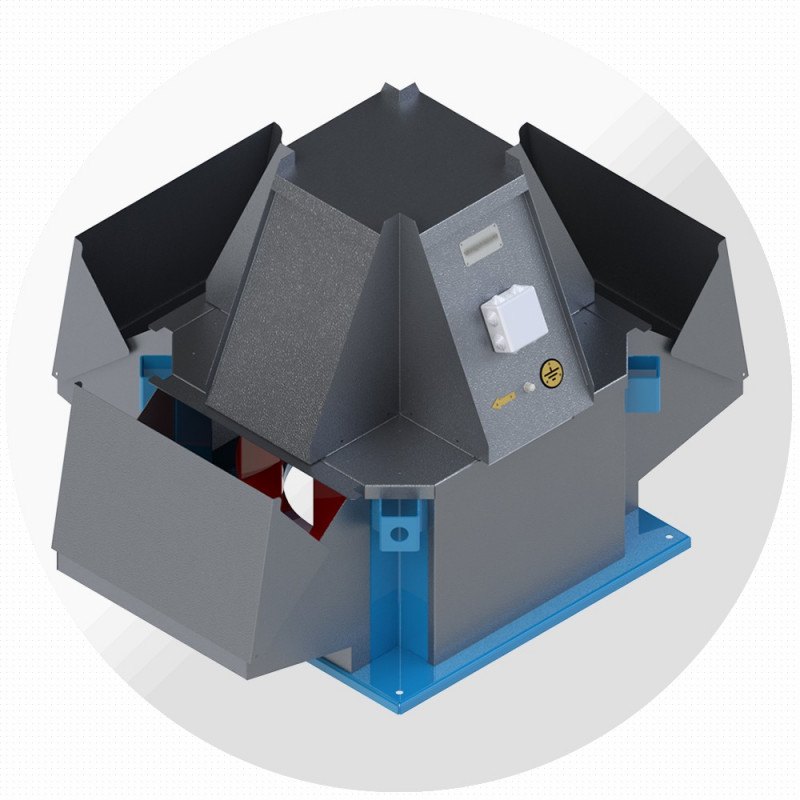

Крышный вентилятор ВКРВ №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКРВ №4 — крышный радиальный вентилятор с выбросом потока вверх завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 8 исполнений по двигателю: производительность до 7300 м³/ч, полное давление до 1300 Па, мощность 0,18–5,5 кВт.
Выбрасывает удаляемый воздух вертикально вверх — загрязнённый поток не оседает на кровле и не попадает в воздухозаборы. Двигатель вынесен из потока.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-4-090-3-3000 | 0,90 | 0–5300 | 1053…0 | АИР90L2 | 3 | 2870 | 70 |
| ВКРВ-4-095-4-3000 | 0,95 | 0–6200 | 1173…1 | АИР100S2 | 4 | 2850 | 75 |
| ВКРВ-4-100-5,5-3000 | 1,00 | 0–7300 | 1300…1 | АИР100L2 | 5,5 | 2850 | 75 |
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-4-090-0,37-1500 | 0,90 | 0–2500 | 233…0 | АИР63В4 | 0,37 | 1350 | 48 |
| ВКРВ-4-095-0,55-1500 | 0,95 | 0–2900 | 260…0 | АИР71А4 | 0,55 | 1360 | 48 |
| ВКРВ-4-100-0,75-1500 | 1,00 | 0–3400 | 288…0 | АИР71В4 | 0,75 | 1350 | 50 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-4-090-0,18-1000 | 0,90 | 0–1600 | 95…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВКРВ-4-100-0,18-1000 | 1,00 | 0–2200 | 117…0 | АИР63А6 | 0,18 | 860 | 46 |
Расшифровка обозначения
ВКРВ-4-095-0,55-1500
| ВКРВ | крышный радиальный вентилятор, выброс вверх |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090; 095; 100 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРВ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКРВ-4,0 | 63, 71 | 400 | 430 | 500 | 460 | 600 | 680 | 860 | 180 | 12 | М8 | 4 | 8 |
| ВКРВ-4,0 | 100 | 400 | 430 | 500 | 460 | 670 | 680 | 860 | 180 | 12 | М8 | 4 | 8 |
Назначение и исполнения
| Выход потока в одну сторону | исполнение 01 |
| Выход потока в две противоположные стороны | исполнение 02 |
| Выход потока в две смежные стороны | исполнение 03 |
| Выход потока в три стороны | исполнение 04 |
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200ºС | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Удаление загрязнённого и тёплого воздуха от технологических процессов
- Кухни и пищевые производства
- Производственные цеха, гальваника, окрасочные участки
- Объекты, где выброс в стороны недопустим
Как подобрать
- Расход определяйте по воздухообмену, давление — по сопротивлению сети до вентилятора; для бесканальной установки достаточно 100–150 Па
- Относительный диаметр колеса (090, 095, 100) подбирают под рабочую точку
- Номер вентилятора должен соответствовать стакану СМК/СМКУ; для кровель с уклоном — СМКУ-Р
- В отапливаемых зданиях ставьте обратный клапан КО-ВКР и утеплённый стакан
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРВ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
