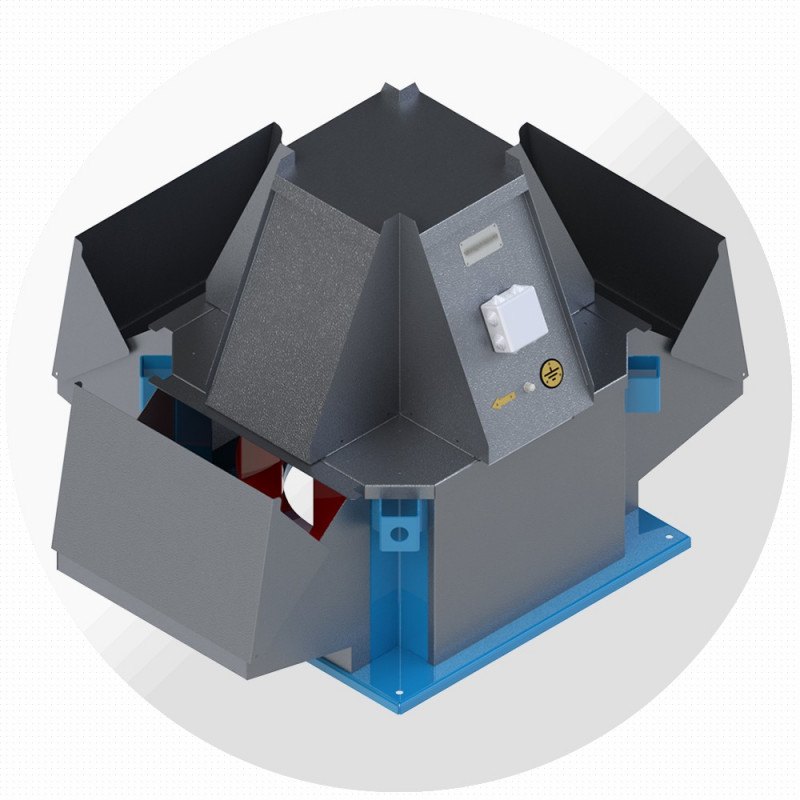

Крышный вентилятор ВКРВ №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКРВ №8 — крышный радиальный вентилятор с выбросом потока вверх завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 9 исполнений по двигателю: производительность до 29 500 м³/ч, полное давление до 1346 Па, мощность 1,5–18,5 кВт.
Выбрасывает удаляемый воздух вертикально вверх — загрязнённый поток не оседает на кровле и не попадает в воздухозаборы. Двигатель вынесен из потока.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-8-090-11-1500 | 0,90 | 0–21 500 | 1090…0 | АИР132M4 | 11 | 1450 | 345 |
| ВКРВ-8-095-15-1500 | 0,95 | 0–25 300 | 1215…0 | АИР160S4 | 15 | 1450 | 360 |
| ВКРВ-8-100-18,5-1500 | 1,00 | 0–29 500 | 1346…0 | АИР160M4 | 18,5 | 1460 | 385 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-8-090-4-1000 | 0,90 | 0–14 200 | 472…0 | АИР112MВ6 | 4 | 950 | 260 |
| ВКРВ-8-095-5,5-1000 | 0,95 | 0–16 700 | 526…0 | АИР132S6 | 5,5 | 950 | 280 |
| ВКРВ-8-100-5,5-1000 | 1,00 | 0–19 400 | 583…0 | АИР132S6 | 5,5 | 950 | 300 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-8-090-1,5-750 | 0,90 | 0–10 300 | 251…0 | АИР100L8 | 1,5 | 700 | 255 |
| ВКРВ-8-095-2,2-750 | 0,95 | 0–12 100 | 280…0 | АИР112MА8 | 2,2 | 710 | 260 |
| ВКРВ-8-100-2,2-750 | 1,00 | 0–14 200 | 310…0 | АИР112MА8 | 2,2 | 710 | 265 |
Расшифровка обозначения
ВКРВ-8-095-5,5-1000
| ВКРВ | крышный радиальный вентилятор, выброс вверх |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090; 095; 100 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРВ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКРВ-8,0 | 112…180 | 800 | 830 | 1000 | 930 | 1290 | 1355 | 1710 | 355 | 15 | М8 | 8 | 12 |
Назначение и исполнения
| Выход потока в одну сторону | исполнение 01 |
| Выход потока в две противоположные стороны | исполнение 02 |
| Выход потока в две смежные стороны | исполнение 03 |
| Выход потока в три стороны | исполнение 04 |
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200ºС | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Удаление загрязнённого и тёплого воздуха от технологических процессов
- Кухни и пищевые производства
- Производственные цеха, гальваника, окрасочные участки
- Объекты, где выброс в стороны недопустим
Как подобрать
- Расход определяйте по воздухообмену, давление — по сопротивлению сети до вентилятора; для бесканальной установки достаточно 100–150 Па
- Относительный диаметр колеса (090, 095, 100) подбирают под рабочую точку
- Номер вентилятора должен соответствовать стакану СМК/СМКУ; для кровель с уклоном — СМКУ-Р
- В отапливаемых зданиях ставьте обратный клапан КО-ВКР и утеплённый стакан
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРВ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
