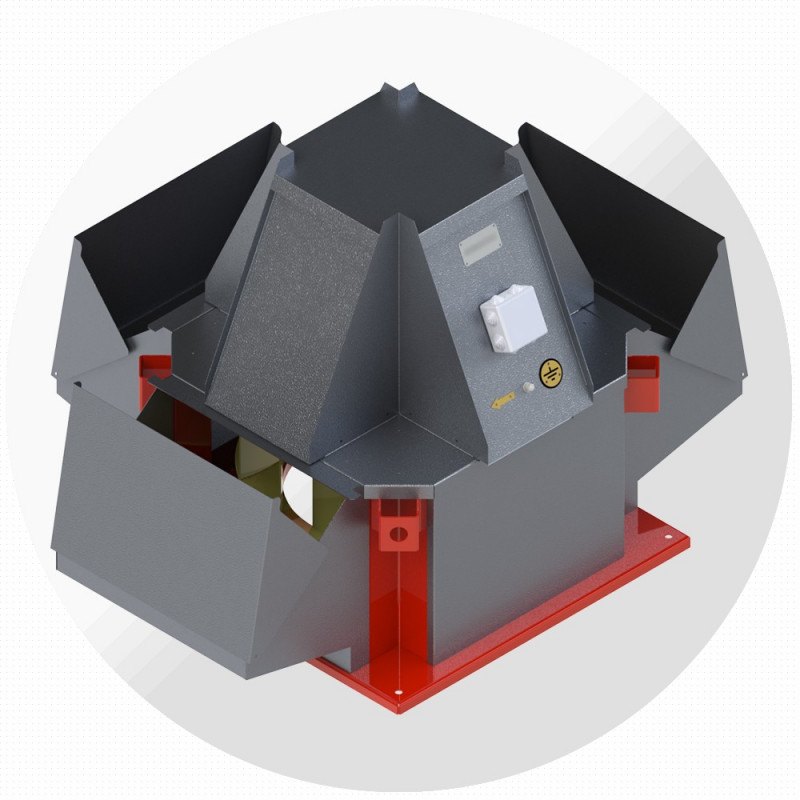

Крышный вентилятор дымоудаления ВКРВ-ДУ №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор дымоудаления ВКРВ-ДУ №5 — крышный радиальный вентилятор дымоудаления с выбросом вверх завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 6 исполнений по двигателю: производительность до 8700 м³/ч, полное давление до 658 Па, мощность 0,75–3 кВт.
Выбрасывает продукты горения вертикально вверх, поэтому подходит для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-Т-5,6-090-2,2-1500 | 0,90 | 0–6300 | 533…0 | АИР90L4 | 2,2 | 1420 | 96 |
| ВКРВ-ДУ-Т-5,6-095-3-1500 | 0,95 | 0–7400 | 593…0 | АИР100S4 | 3 | 1410 | 105 |
| ВКРВ-ДУ-Т-5,6-100-3-1500 | 1,00 | 0–8700 | 658…0 | АИР100S4 | 3 | 1410 | 111 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-Т-5,6-090-0,75-1000 | 0,90 | 0–4100 | 228…0 | АИР80А6 | 0,75 | 920 | 91 |
| ВКРВ-ДУ-Т-5,6-095-0,75-1000 | 0,95 | 0–4900 | 255…0 | АИР80А6 | 0,75 | 920 | 94 |
| ВКРВ-ДУ-Т-5,6-100-1,1-1000 | 1,00 | 0–5700 | 282…0 | АИР80В6 | 1,1 | 920 | 94 |
Расшифровка обозначения
ВКРВ-ДУ-Т-5,6-090-0,75-1000
| ВКРВ-ДУ | крышный радиальный вентилятор дымоудаления, выброс вверх |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРВ-ДУ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-5,6 | 80…100 | 560 | 590 | 710 | 650 | 830 | 960 | 1210 | 250 | 12 | М8 | 4 | 10 |
Назначение и исполнения
| Выход потока в одну сторону | исполнение 01 |
| Выход потока в две противоположные стороны | исполнение 02 |
| Выход потока в две смежные стороны | исполнение 03 |
| Выход потока в три стороны | исполнение 04 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 400°С) | ДУ-400 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 600°С) | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Max t перемещаемой среды — 600ºC Время работы при max t перемещаемой среды — не менее 120 минут
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРВ-ДУ.
Где применяется
- Дымоудаление из зданий с горючим кровельным покрытием
- Высотные жилые и общественные здания
- Паркинги, атриумы, торговые центры
- Производственные и складские здания
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРВ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
