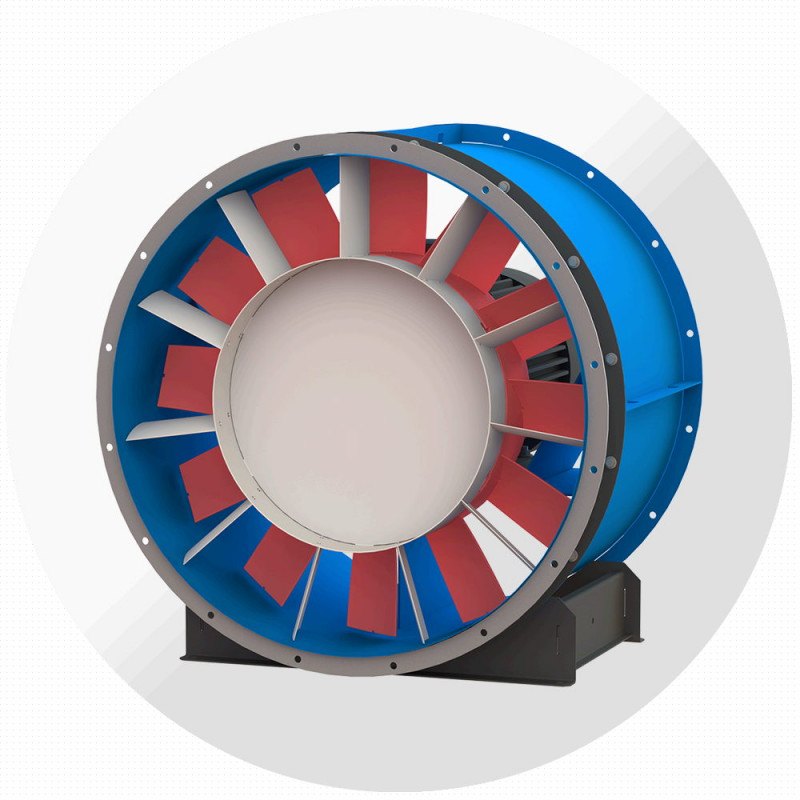

Осевой вентилятор ВО-13-284 №4,5, Ø450 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №4 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 4,5: диаметр рабочего колеса 450 мм. В каталоге завода 40 исполнений по двигателю: производительность от 1000 до 12 500 м³/ч, полное давление до 499 Па, мощность 0,12–2,2 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 16 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-4/15-4,5-0,55-3000 | 4 | 15 | 2100–6600 | 250…107 | 239…0 | АИР63В2 | 0,55 | 2730 | 24 |
| ВО-13-284-4/20-4,5-0,55-3000 | 4 | 20 | 3000–7300 | 263…13 | 241…1 | — | 0,55 | 2730 | 24 |
| ВО-13-284-4/25-4,5-0,75-3000 | 4 | 25 | 3300–8100 | 292…15 | 267…1 | — | 0,75 | 2820 | 26 |
| ВО-13-284-4/30-4,5-0,75-3000 | 4 | 30 | 4800–9100 | 306…21 | 248…1 | — | 0,75 | 2820 | 26 |
| ВО-13-284-6/15-4,5-0,75-3000 | 6 | 15 | 2600–7300 | 328…12 | 311…1 | — | 0,75 | 2820 | 26 |
| ВО-13-284-6/20-4,5-0,75-3000 | 6 | 20 | 3200–8500 | 354…17 | 330 | — | 0,75 | 2820 | 26 |
| ВО-13-284-8/15-4,5-0,75-3000 | 8 | 15 | 2900–7700 | 360…14 | 340…1 | — | 0,75 | 2820 | 26 |
| ВО-13-284-10/15-4,5-1,1-3000 | 10 | 15 | 3200–8100 | 376…15 | 351…1 | — | 1,1 | 2810 | — |
| ВО-13-284-10/20-4,5-1,1-3000 | 10 | 20 | 4100–9100 | 413…20 | 374…1 | — | 1,1 | 2810 | 26 |
| ВО-13-284-6/25-4,5-1,1-3000 | 6 | 25 | 3800–9100 | 382…20 | 347 | — | 1,1 | 2810 | 26 |
| ВО-13-284-8/20-4,5-1,1-3000 | 8 | 20 | 3800–8800 | 397…18 | 363…1 | — | 1,1 | 2810 | — |
| ВО-13-284-6/30-4,5-1,5-3000 | 6 | 30 | 5500–10 300 | 424…258 | 351…0 | АИР80А2 | 1,5 | 2880 | 34 |
| ВО-13-284-6/35-4,5-1,5-3000 | 6 | 35 | 6700–11 400 | 437…31 | 327…1 | — | 1,5 | 2880 | 34 |
| ВО-13-284-8/25-4,5-1,5-3000 | 8 | 25 | 4100–9500 | 440…225 | АИР80А2 | 1,5 | 2880 | 34 | |
| ВО-13-284-8/30-4,5-1,5-3000 | 8 | 30 | 5900–10 500 | 472…274 | АИР80А2 | 1,5 | 2880 | 34 | |
| ВО-13-284-10/35-4,5-2,2-3000 | 10 | 35 | 7600–12 500 | 499…37 | 362…1 | — | 2,2 | 2880 | 34 |
1500 мин⁻¹ — 24 исполнения
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/15-4,5-0,12-1500 | 10 | 15 | 1600–3900 | 89…37 | 183…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-10/20-4,5-0,12-1500 | 10 | 20 | 2000–4400 | 98…48 | 88…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-4/15-4,5-0,12-1500 | 4 | 15 | 1000–3200 | 59…25 | 56…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-4/20-4,5-0,12-1500 | 4 | 20 | 1500–3600 | 62…31 | 57…1 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-4/25-4,5-0,12-1500 | 4 | 25 | 1600–3900 | 69…37 | 63…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-4/30-4,5-0,12-1500 | 4 | 30 | 2300–4400 | 72…49 | 59…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-4/35-4,5-0,12-1500 | 4 | 35 | 3200–5100 | 77…64 | 52…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-6/15-4,5-0,12-1500 | 6 | 15 | 1300–3600 | 77…30 | 73…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-6/20-4,5-0,12-1500 | 6 | 20 | 1600–4100 | 84…41 | 78…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-6/25-4,5-0,12-1500 | 6 | 25 | 1800–4400 | 90…48 | 82…0 | АИР56А4 | 0,12 | 1350 | 19 |
| ВО-13-284-10/25-4,5-0,18-1500 | 10 | 25 | 2100–4800 | 108…57 | 197…0 | АИР56В4 | 0,18 | 1350 | 19 |
| ВО-13-284-12к/17-4,5-0,18-1500 | 12 | 17 | 1300–2800 | 145…34 | 137…1 | АИР56В4 | 0,18 | 1350 | 18 |
| ВО-13-284-6/30-4,5-0,18-1500 | 6 | 30 | 2700–5000 | 100…61 | 83…1 | АИР56В4 | 0,18 | 1350 | 19 |
| ВО-13-284-6/35-4,5-0,18-1500 | 6 | 35 | 3300–5500 | 103…75 | 77…0 | АИР56В4 | 0,18 | 1350 | 19 |
| ВО-13-284-8/25-4,5-0,18-1500 | 8 | 25 | 2000–4600 | 104…53 | 95…0 | АИР56В4 | 0,18 | 1350 | 19 |
| ВО-13-284-8/30-4,5-0,18-1500 | 8 | 30 | 2800–5100 | 112…65 | 92…0 | АИР56В4 | 0,18 | 1350 | 19 |
| ВО-13-284-10/30-4,5-0,25-1500 | 10 | 30 | 3000–5400 | 115…70 | 94…0 | АИР63А4 | 0,25 | 1350 | 24 |
| ВО-13-284-10/35-4,5-0,25-1500 | 10 | 35 | 3700–6100 | 118…89 | 86…0 | АИР63А4 | 0,25 | 1350 | 24 |
| ВО-13-284-12к/20-4,5-0,25-1500 | 12 | 20 | 1600–3400 | 159…56 | 147 | АИР63А4 | 0,25 | 1350 | 24 |
| ВО-13-284-8/35-4,5-0,25-1500 | 8 | 35 | 3400–5700 | 114…80 | 86…0 | АИР63А4 | 0,25 | 1350 | 24 |
| ВО-13-284-12к/30-4,5-0,37-1500 | 12 | 30 | 2800–4900 | 182…113 | 143…1 | АИР63В4 | 0,37 | 1350 | 24 |
| ВО-13-284-12к/35-4,5-0,55-1500 | 12 | 35 | 3200–5600 | 195…138 | 146 | АИР71А4 | 0,55 | 1360 | 26 |
| ВО-13-284-12к/40-4,5-0,55-1500 | 12 | 40 | 3800–5900 | 208…167 | 141…0 | АИР71А4 | 0,55 | 1360 | 26 |
| ВО-13-284-12к/45-4,5-0,55-1500 | 12 | 45 | 4300–6500 | 221…1 | 136…0 | АИР71А4 | 0,55 | 1360 | 26 |
Расшифровка обозначения
ВО-13-284-4/25-4,5-0,12-1500
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры

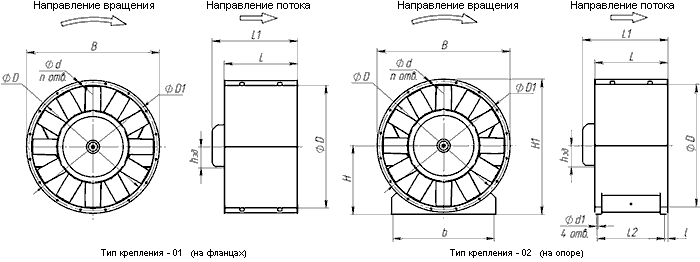

Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4,5 | 56…80 | 455 | 490 | 10 | 285 | 410 | 225 | 30 | 310 | 15 | 520 | 280 | 540 | 8 |
| 4,5 | 90…100 | 455 | 490 | 10 | 385 | 440 | 325 | 30 | 310 | 15 | 520 | 280 | 540 | 8 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 4,5 | 455 | 490 | 520 | 10 | 270 | 80 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
