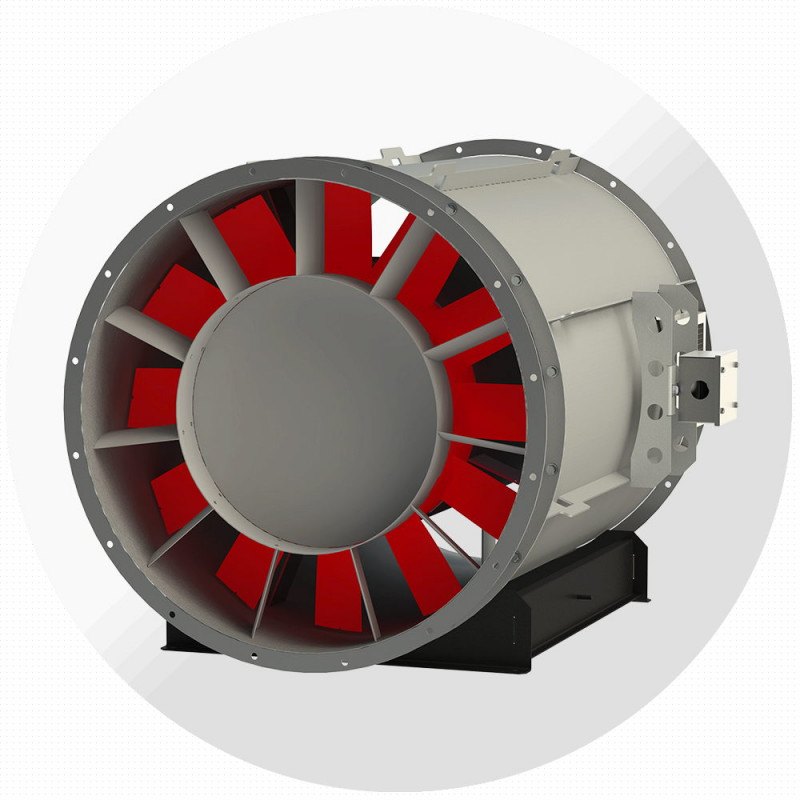

Вентилятор дымоудаления ВО-13-284-ДУ №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №4 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 13 исполнений по двигателю: производительность от 900 до 7000 м³/ч, полное давление до 468 Па, мощность 0,12–2,2 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 6 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-4-17-0,75-3000 | 17 | 1800–3900 | 430…71 | 423…0 | АИР71А2 | 0,75 | 2820 | 40 |
| ВО-ДУ-Т-4-20-1,1-3000 | 20 | 2000–4300 | 444…90 | 436…0 | АИР71В2 | 1,1 | 2810 | 41 |
| ВО-ДУ-Т-4-25-1,5-3000 | 25 | 2400–5000 | 453…106 | 442…0 | АИР80А2 | 1,5 | 2880 | 44 |
| ВО-ДУ-Т-4-30-2,2-3000 | 30 | 2600–5600 | 461…131 | 448…0 | АИР80В2 | 2,2 | 2880 | 44 |
| ВО-ДУ-Т-4-35-2,2-3000 | 35 | 3000–6300 | 468…192 | 450…0 | АИР80В2 | 2,2 | 2880 | 51 |
| ВО-ДУ-Т-4-40-2,2-3000 | 40 | 4000–7000 | 436…211 | 405…0 | АИР80В2 | 2,2 | 2880 | 51 |
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-4-17-0,12-1500 | 17 | 900–1900 | 104…17 | 102…0 | АИР56А4 | 0,12 | 1350 | 36 |
| ВО-ДУ-Т-4-20-0,12-1500 | 20 | 1000–2100 | 107…22 | 105…0 | АИР56А4 | 0,12 | 1350 | 36 |
| ВО-ДУ-Т-4-25-0,18-1500 | 25 | 1200–2500 | 109…26 | 107…0 | АИР56В4 | 0,18 | 1350 | 36 |
| ВО-ДУ-Т-4-30-0,25-1500 | 30 | 1300–2800 | 111…32 | 108…0 | АИР63А4 | 0,25 | 1350 | 40 |
| ВО-ДУ-Т-4-35-0,37-1500 | 35 | 1500–3100 | 113…46 | 109…0 | АИР63В4 | 0,37 | 1350 | 41 |
| ВО-ДУ-Т-4-40-0,37-1500 | 40 | 1600–3400 | 115…51 | 109…0 | АИР63В4 | 0,37 | 1350 | 41 |
| ВО-ДУ-Т-4-45-0,55-1500 | 45 | 1800–3800 | 117…58 | 110…0 | АИР71А4 | 0,55 | 1360 | 41 |
Расшифровка обозначения
ВО-ДУ-Т-4-17-0,12-1500
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 56…80 | 405 | 440 | 10 | 550 | 450 | 50 | 260 | 12 | 475 | 250 | 490 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 4 | 405 | 440 | 475 | 10 | 240 | 80 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
