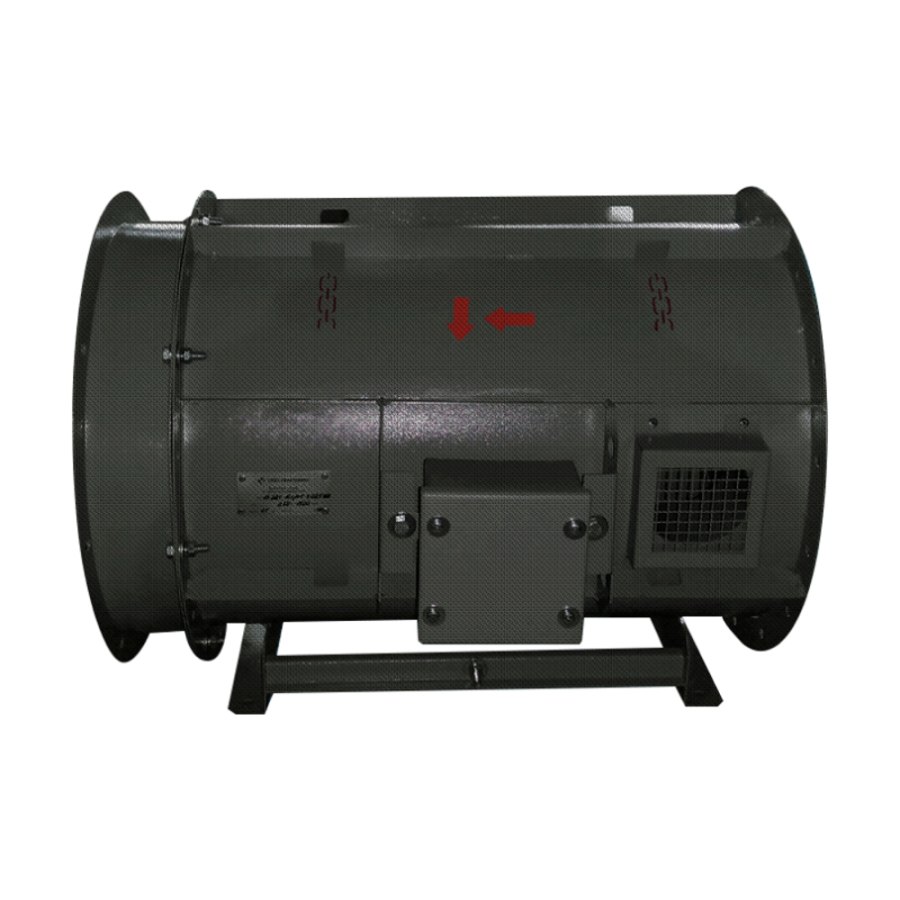

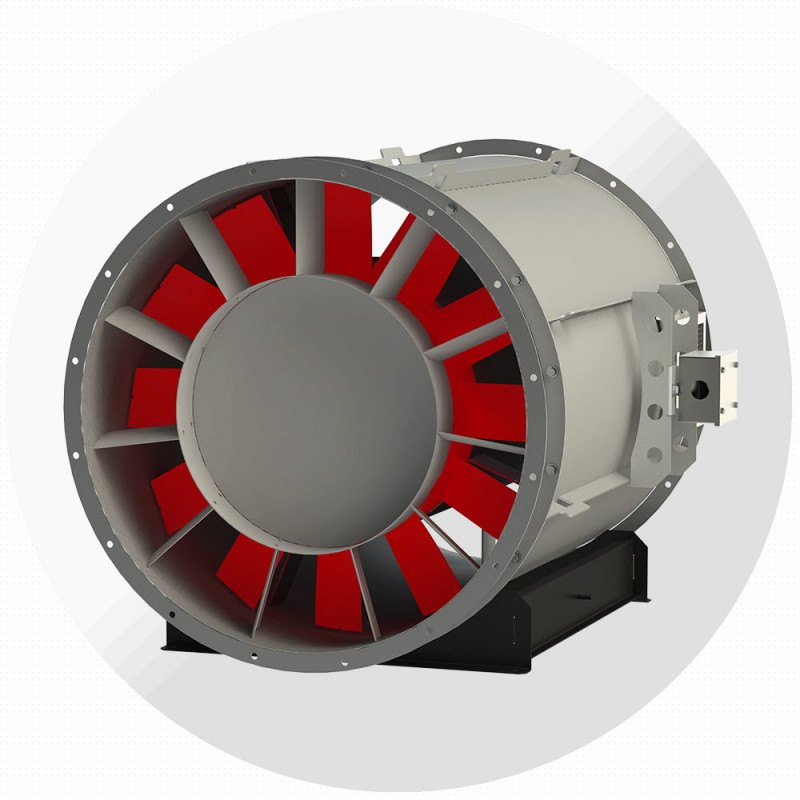

Вентилятор дымоудаления ВО-13-284-ДУ №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №5 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 11 исполнений по двигателю: производительность от 1800 до 11 200 м³/ч, полное давление до 746 Па, мощность 0,25–5,5 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 4 исполнения
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-5-17-2,2-3000 | 17 | 3600–7700 | 695…115 | 684…0 | АИР80В2 | 2,2 | 2880 | 62 |
| ВО-ДУ-Т-5-20-3-3000 | 20 | 4000–8500 | 718…146 | 705…0 | АИР90L2 | 3 | 2870 | 71 |
| ВО-ДУ-Т-5-25-4-3000 | 25 | 4700–9900 | 733…172 | 714 | АИР100S2 | 4 | 2850 | 73 |
| ВО-ДУ-Т-5-30-5,5-3000 | 30 | 5100–11 200 | 746…212 | 724…0 | АИР100L2 | 5,5 | 2850 | 79 |
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-5-17-0,25-1500 | 17 | 1800–3700 | 162…27 | 159…0 | АИР63А4 | 0,25 | 1350 | 56 |
| ВО-ДУ-Т-5-20-0,37-1500 | 20 | 1900–4100 | 167…34 | 164…0 | АИР63В4 | 0,37 | 1350 | 57 |
| ВО-ДУ-Т-5-25-0,55-1500 | 25 | 2300–4800 | 171…40 | 166…0 | АИР71А4 | 0,55 | 1360 | 57 |
| ВО-ДУ-Т-5-30-0,75-1500 | 30 | 2500–5400 | 174…49 | 169…0 | АИР71В4 | 0,75 | 1350 | 59 |
| ВО-ДУ-Т-5-35-0,75-1500 | 35 | 2800–6100 | 176…73 | 170…0 | АИР71В4 | 0,75 | 1350 | 59 |
| ВО-ДУ-Т-5-40-1,1-1500 | 40 | 3200–6700 | 179…80 | 171…0 | АИР80А4 | 1,1 | 1410 | 63 |
| ВО-ДУ-Т-5-45-1,1-1500 | 45 | 3600–7400 | 182…90 | 171…0 | АИР80А4 | 1,1 | 1410 | 63 |
Расшифровка обозначения
ВО-ДУ-Т-5-20-0,37-1500
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 63…100 | 505 | 540 | 12 | 700 | 600 | 50 | 380 | 15 | 575 | 310 | 600 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 5 | 505 | 540 | 575 | 12 | 300 | 80 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
