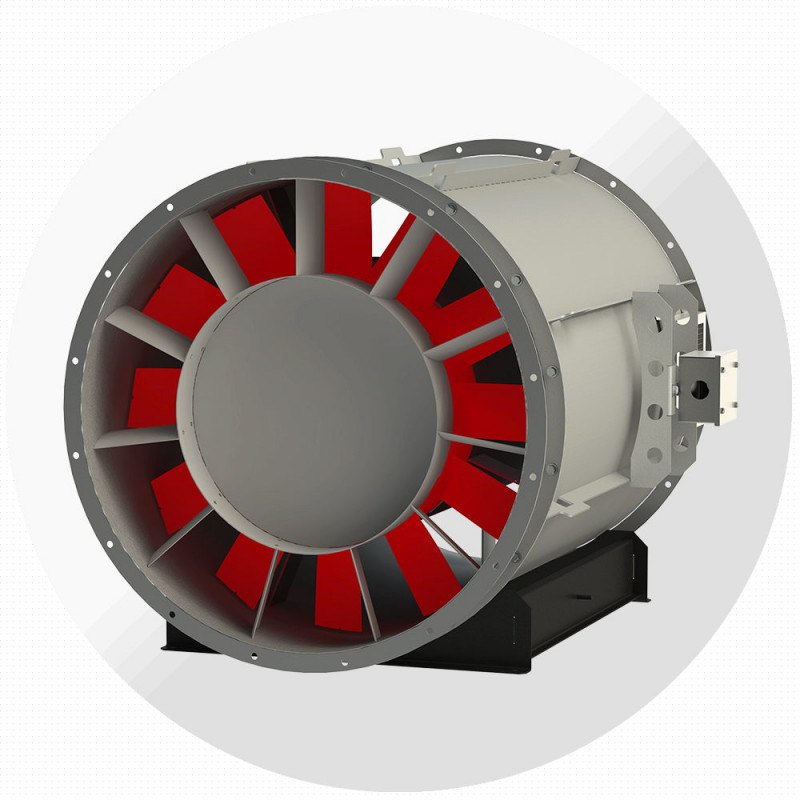

Вентилятор дымоудаления ВО-13-284-ДУ №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №7 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 14 исполнений по двигателю: производительность от 3500 до 21 800 м³/ч, полное давление до 389 Па, мощность 0,55–7,5 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-7,1-17-1,5-1500 | 17 | 5200–10 900 | 346…57 | 340…0 | АИР80В4 | 1,5 | 1410 | 122 |
| ВО-ДУ-Т-7,1-20-2,2-1500 | 20 | 5700–12 000 | 357…73 | 350…0 | АИР90L4 | 2,2 | 1420 | 142 |
| ВО-ДУ-Т-7,1-25-3-150( | 25 | 6700–14 100 | 364…85 | 355…0 | АИР100S4 | 3 | 1410 | 132 |
| ВО-ДУ-Т-7,1-25-3-1500 | 25 | 6700–14 100 | 364…85 | 355…0 | АИР100S4 | 3 | 1410 | 132 |
| ВО-ДУ-Т-7,1-30-4-1500 | 30 | 7300–15 900 | 371…106 | 360…0 | АИР100L4 | 4 | 1410 | 146 |
| ВО-ДУ-Т-7,1-40-5,5-1500 | 40 | 9500–19 700 | 383…170 | 365…1 | АИР112M4 | 5,5 | 1440 | 176 |
| ВО-ДУ-Т-7,1-45-7,5-1500 | 45 | 10 600–21 800 | 389…193 | 366…0 | АИР132S4 | 7,5 | 1455 | 184 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-7,1-17-0,55-1000 | 17 | 3500–7300 | 154…25 | 151…0 | АИР71В6 | 0,55 | 920 | 121 |
| ВО-ДУ-Т-7,1-20-0,75-1000 | 20 | 3800–8000 | 159…32 | 156…0 | АИР80А6 | 0,75 | 920 | 125 |
| ВО-ДУ-Т-7,1-25-1,1-1000 | 25 | 4500–9400 | 162…38 | 158…0 | АИР80В6 | 1,1 | 920 | 129 |
| ВО-ДУ-Т-7,1-30-1,1-1000 | 30 | 4900–10 600 | 165…47 | 160…0 | АИР80В6 | 1,1 | 920 | 129 |
| ВО-ДУ-Т-7,1-35-1,5-1000 | 35 | 5600–11 900 | 167…69 | 161…0 | АИР90L6 | 1,5 | 935 | 134 |
| ВО-ДУ-Т-7,1-40-2,2-1000 | 40 | 6300–13 200 | 170…76 | 162…0 | АИР100L6 | 2,2 | 940 | 142 |
| ВО-ДУ-Т-7,1-45-2,2-1000 | 45 | 7100–14 500 | 173…86 | 163…0 | АИР100L6 | 2,2 | 940 | 142 |
Расшифровка обозначения
ВО-ДУ-Т-7,1-17-0,55-1000
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7,1 | 80…132 | 720 | 760 | 12 | 900 | 700 | 100 | 580 | 15 | 790 | 410 | 805 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 7,1 | 720 | 760 | 790 | 12 | 426 | 100 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
