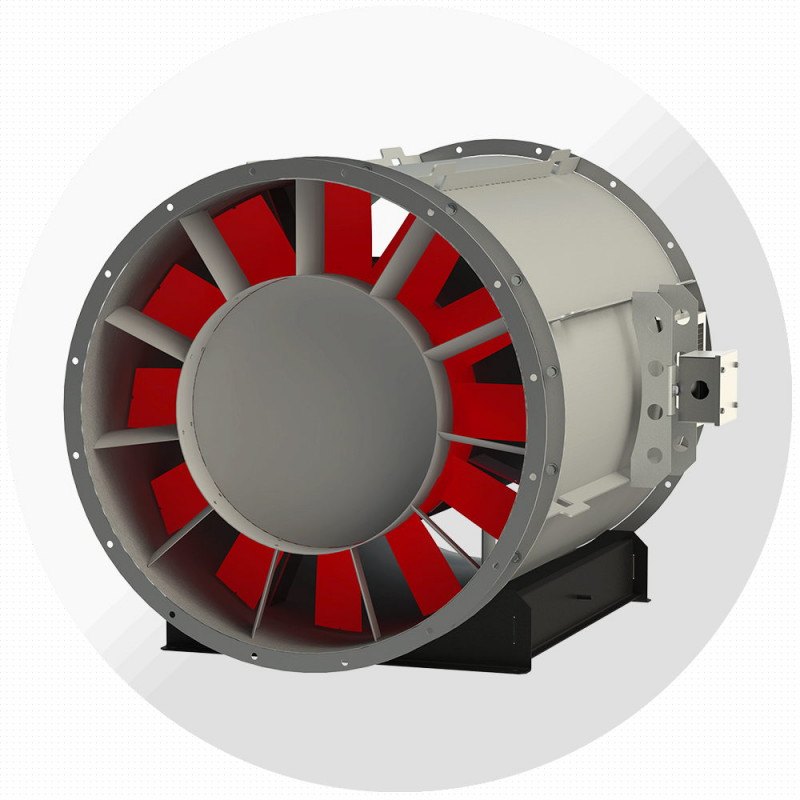

Вентилятор дымоудаления ВО-13-284-ДУ №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №8 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 14 исполнений по двигателю: производительность от 5500 до 31 400 м³/ч, полное давление до 500 Па, мощность 0,75–11 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-8-17-3-1500 | 17 | 7500–15 700 | 445…74 | 438…0 | АИР100S4 | 3 | 1410 | 188 |
| ВО-ДУ-Т-8-20-4-1500 | 20 | 8200–17 300 | 459…93 | 451…0 | АИР100L4 | 4 | 1410 | 202 |
| ВО-ДУ-Т-8-25-5,5-1500 | 25 | 9700–20 300 | 469…110 | 457…0 | АИР112M4 | 5,5 | 1440 | 221 |
| ВО-ДУ-Т-8-30-7,5-1500 | 30 | 10 500–22 800 | 477…136 | 463…0 | АИР132S4 | 7,5 | 1455 | 229 |
| ВО-ДУ-Т-8-35-7,5-1500 | 35 | 21 000–25 800 | 310…199 | 255…0 | АИР132S4 | 7,5 | 1455 | 229 |
| ВО-ДУ-Т-8-40-11-1500 | 40 | 13 600–28 400 | 493…219 | 469…0 | АИР132M4 | 11 | 1450 | 237 |
| ВО-ДУ-Т-8-45-11-1500 | 45 | 15 300–31 400 | 500…248 | 471…0 | АИР132M4 | 11 | 1450 | 237 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-8-17-0,75-1000 | 17 | 6100–10 400 | 170…32 | 165…0 | АИР80А6 | 0,75 | 920 | 169 |
| ВО-ДУ-Т-8-20-1,1-1000 | 20 | 5500–11 500 | 201…41 | 198…0 | АИР80В6 | 1,1 | 920 | 173 |
| ВО-ДУ-Т-8-25-1,5-1000 | 25 | 6400–13 400 | 206…48 | 200…0 | АИР90L6 | 1,5 | 935 | 178 |
| ВО-ДУ-Т-8-30-2,2-1000 | 30 | 7000–15 100 | 209…60 | 203…0 | АИР100L6 | 2,2 | 940 | 186 |
| ВО-ДУ-Т-8-35-2,2-1000 | 35 | 13 400–17 100 | 143…87 | 121…0 | АИР100L6 | 2,2 | 940 | 186 |
| ВО-ДУ-Т-8-40-3-1000 | 40 | 9000–18 800 | 216…96 | 206…0 | АИР112MА6 | 3 | 950 | 201 |
| ВО-ДУ-Т-8-45-4-1000 | 45 | 10 100–20 800 | 219…109 | 206…0 | АИР112MВ6 | 4 | 950 | 206 |
Расшифровка обозначения
ВО-ДУ-Т-8-17-0,75-1000
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 80…160 | 810 | 850 | 12 | 1000 | 800 | 100 | 650 | 15 | 880 | 455 | 895 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 8 | 810 | 850 | 880 | 12 | 480 | 100 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Оплата и доставка
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
- По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
- До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
- По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
- В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
- СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
