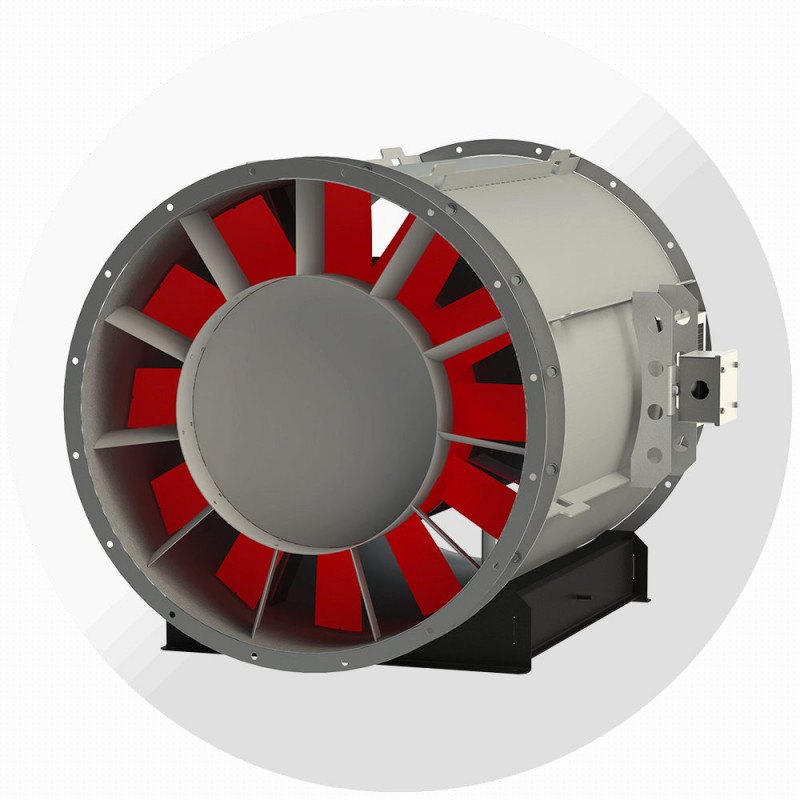

Вентилятор дымоудаления ВО-13-284-ДУ №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №9 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 13 исполнений по двигателю: производительность от 7800 до 45 000 м³/ч, полное давление до 642 Па, мощность 2,2–22 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-9-17-5,5-1500 | 17 | 10 700–22 500 | 571…95 | 562…0 | АИР112M4 | 5,5 | 1440 | 260 |
| ВО-ДУ-Т-9-20-7,5-1500 | 20 | 11 800–24 900 | 590…120 | 579 | АИР132S4 | 7,5 | 1455 | 270 |
| ВО-ДУ-Т-9-25-11-1500 | 25 | 13 900–29 100 | 602…141 | 587…0 | АИР132M4 | 11 | 1450 | 279 |
| ВО-ДУ-Т-9-30-15-1500 | 30 | 15 100–32 700 | 612…174 | 595…0 | АИР160S4 | 15 | 1450 | 331 |
| ВО-ДУ-Т-9-35-15-1500 | 35 | 20 300–37 000 | 574…255 | 541…0 | АИР160S4 | 15 | 1450 | 331 |
| ВО-ДУ-Т-9-40-18,5-1500 | 40 | 19 500–40 800 | 632…281 | 602…0 | АИР160M4 | 18,5 | 1460 | 346 |
| ВО-ДУ-Т-9-45-22-1500 | 45 | 21 900–45 000 | 642…319 | 604…0 | АИР180S4 | 22 | 1470 | 371 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-9-20-2,2-1000 | 20 | 7800–16 400 | 255…52 | 250…0 | АИР100L6 | 2,2 | 940 | 228 |
| ВО-ДУ-Т-9-25-3-1000 | 25 | 9100–19 100 | 260…61 | 254…0 | АИР112MА6 | 3 | 950 | 243 |
| ВО-ДУ-Т-9-30-4-1000 | 30 | 9900–21 500 | 265…75 | 257…0 | АИР112MВ6 | 4 | 950 | 248 |
| ВО-ДУ-Т-9-35-5,5-1000 | 35 | 11 400–24 300 | 269…110 | 258…0 | АИР132S6 | 5,5 | 950 | 267 |
| ВО-ДУ-Т-9-40-5,5-1000 | 40 | 12 800–26 800 | 273…121 | 260…0 | АИР132S6 | 5,5 | 950 | 267 |
| ВО-ДУ-Т-9-45-5,5-1000 | 45 | 14 400–29 600 | 277…138 | 261…0 | АИР132S6 | 5,5 | 950 | 267 |
Расшифровка обозначения
ВО-ДУ-Т-9-45-22-1500
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 100…180 | 910 | 950 | 12 | 1150 | 950 | 100 | 750 | 15 | 990 | 510 | 1005 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 9 | 910 | 950 | 990 | 12 | 540 | 100 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
