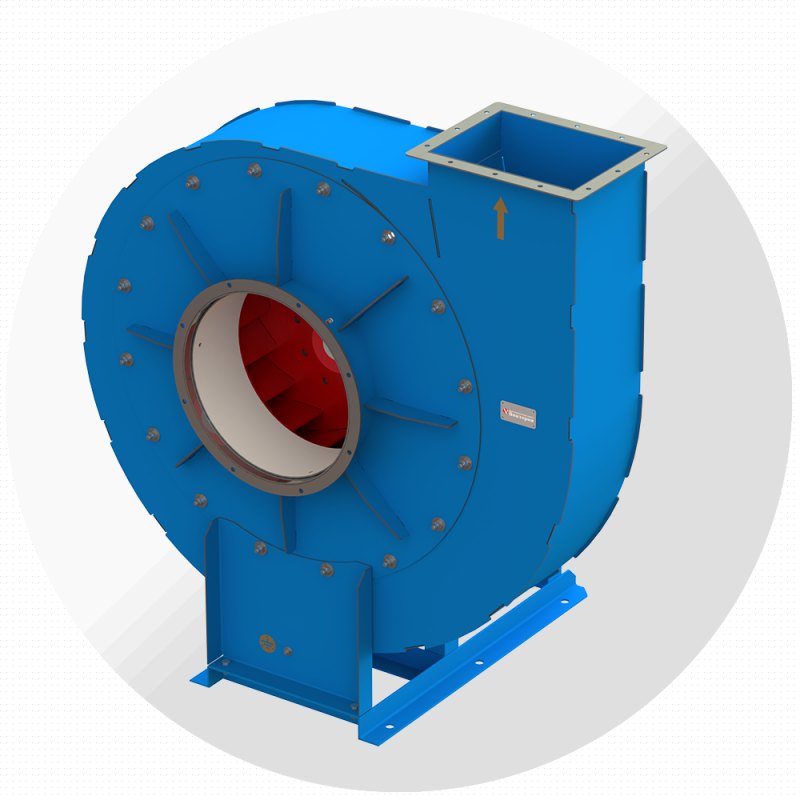

Вентилятор высокого давления ВР-132-30 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-132-30 №4 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 4 исполнения по двигателю: производительность от 500 до 3300 м³/ч, полное давление до 2974 Па, мощность 0,37–3 кВт.
Создаёт высокое давление при умеренном расходе: пневмотранспорт, подача воздуха в горелки и вагранки, системы с большим сопротивлением. Заменяет ВЦ6-28 и ВР-130-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-4-095-2,2-3000 | 0,95 | 900–2800 | 2684…1852 | 2571…874 | АИР80В2 | 2,2 | 2880 | 41 |
| ВР-132-30-4-100-3-3000 | 1,00 | 1100–3300 | 2974…2052 | 2825…721 | АИР90L2 | 3 | 2870 | 46 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-132-30-4-095-0,37-1500 | 0,95 | 500–1400 | 653…450 | 625…212 | АИР63В4 | 0,37 | 1350 | 31 |
| ВР-132-30-4-100-0,55-1500 | 1,00 | 500–1600 | 723…499 | 687…175 | АИР71А4 | 0,55 | 1360 | 35 |
Расшифровка обозначения
ВР-132-30-4-095-0,37-1500
| ВР-132-30 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095 = 0,95; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |

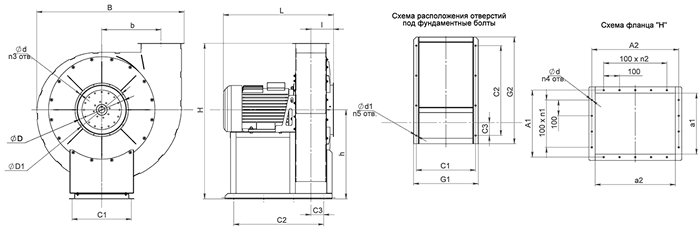

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-132-30, мм
| № вентилятора | B | H | L | b | h | l | D | D1 | d | n3 | a1 | A1 | n1 | a2 | A2 | n2 | n4 | C1 | C2 | G1 | G2 | C3 | d1 | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4,0-095, 0,37/1420 | 612 | 655 | 395 | 240 | 385 | 127 | 200 | 230 | 10 | 6 | 120 | 150 | 1 отв. | 160 | 190 | 1 | 6 | 210 | 280 | 240 | 368 | 49 | 12 | 4 |
| 4,0-100, 0,55/1420 | 612 | 655 | 421 | 240 | 385 | 127 | 200 | 230 | 10 | 6 | 120 | 150 | 1 отв. | 160 | 190 | 1 | 6 | 250 | 300 | 280 | 390 | 49 | 12 | 4 |
| 4,0-095, 2,2/2880 | 612 | 655 | 459 | 240 | 385 | 127 | 200 | 230 | 10 | 6 | 120 | 150 | 1 отв. | 160 | 190 | 1 | 6 | 250 | 330 | 280 | 418 | 49 | 12 | 4 |
| 4,0-100, 3,0/2880 | 612 | 655 | 488 | 240 | 385 | 127 | 200 | 230 | 10 | 6 | 120 | 150 | 1 отв. | 160 | 190 | 1 | 6 | 300 | 370 | 330 | 455 | 49 | 12 | 4 |
Габаритные размеры при различных положениях корпуса ВР-132-30, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-132-30-4,0 | 613 | 265 | 270 | 561 | 250 | 437 | 566 | 296 | 348 | 717 | 281 | 311 | 566 | 296 | 265 | 717 | 281 | 251 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Пневмотранспорт и аспирационные установки
- Подача воздуха в горелки, печи и вагранки
- Системы с высоким сопротивлением сети
- Технологическая вентиляция промышленных предприятий
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-132-30, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
