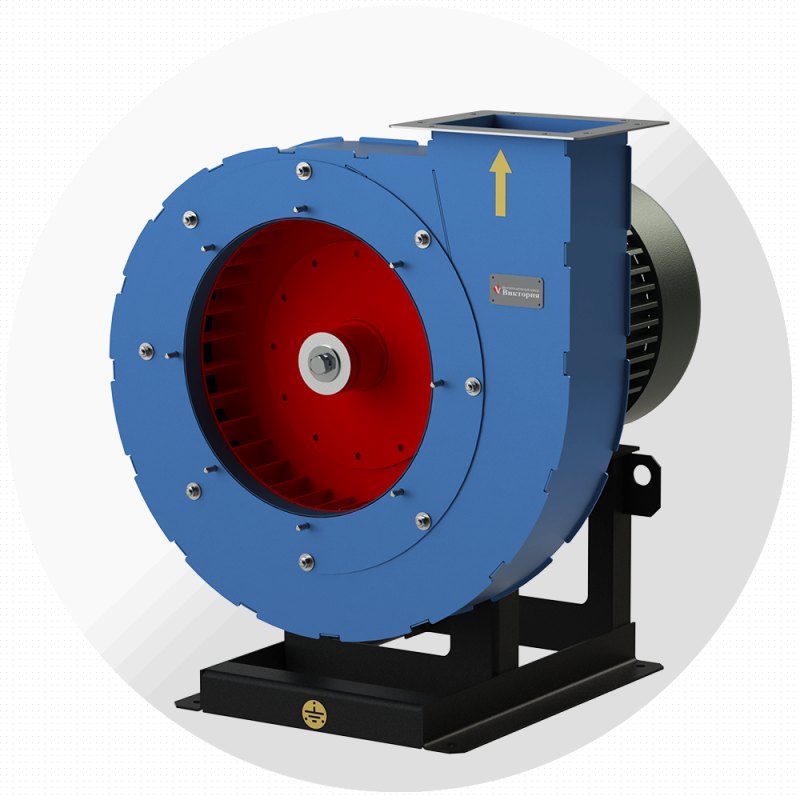

Радиальный вентилятор ВР-231-26 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Радиальный вентилятор ВР-231-26 №4 — радиальный вентилятор среднего и высокого давления завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. Двигатель и аэродинамические характеристики для этого номера завод подбирает под рабочую точку заказчика.
Компактная серия с диаметрами колёс 250–500 мм для систем, где при небольшом расходе нужно повышенное давление.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-231-26, мм
| Обозначение вентилятора | h | D | D1 | d | A | L | l | e | C1 | C2 | C3 | MxL1 | a | b | a1 | a2 | b1 | b2 | d1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-231-26-4,0; 7,5/2920 | 400 | 315 | 345 | 15 | 240 | 565 | 66 | 4 | 330 | 380 | 33 | М8х25 | 120 | 160 | 170 | 100 | 210 | 130 | 11 | 8 |
| ВР-231-26-4,0; 11,0/2920 | 400 | 315 | 345 | 15 | 240 | 595 | 66 | 4 | 330 | 380 | 33 | М8х25 | 120 | 160 | 170 | 100 | 210 | 130 | 11 | 8 |
Габаритные размеры при различных положениях корпуса ВР-231-26, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-231-26-4,0 | 633 | 268 | 270 | 566 | 253 | 449 | 568 | 298 | 365 | 731 | 282 | 313 | 568 | 298 | 268 | 731 | 282 | 253 |
Конструкция и особенности
- Среднего и высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 32
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Местные отсосы и технологическая вентиляция
- Обдув и охлаждение оборудования
- Сети с фильтрами и теплообменниками высокого сопротивления
- Промышленные установки небольшой производительности
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-231-26, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
