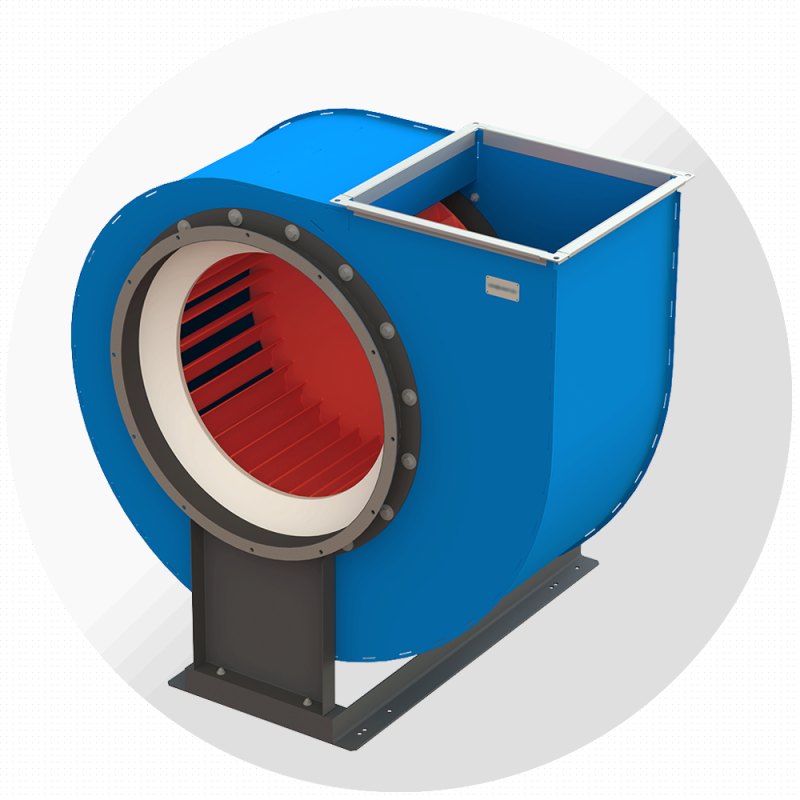

Радиальный вентилятор ВР-280-46 №4,5, Ø450 мм
⚙️ Подбор и заказ
Характеристики
Описание
Радиальный вентилятор ВР-280-46 №4 — радиальный вентилятор среднего давления завода «Виктория» (Москва). Номер 4,5: диаметр рабочего колеса 450 мм. В каталоге завода 8 исполнений по двигателю: производительность от 3000 до 15 000 м³/ч, полное давление до 2099 Па, мощность 2,2–15 кВт.
Даёт более высокое давление при тех же габаритах, чем ВР-80-70; заменяет Ц14-46, ВЦ14-46 и ВР-300-45. Подходит для сетей с большим сопротивлением.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-4,5-7,5-1500 | 5000–8500 | 1687…1891 | 1487…1554 | АИР132S4 | 7,5 | 1455 | 111 |
| ВР-280-46-4,5-11-1500 | 5500–11 700 | 1687…2086 | 1440…1557 | АИР132M4 | 11 | 1451 | 123 |
| ВР-280-46-4,5-15-1500 | 6500–15 000 | 1687…2099 | 1002…1557 | АИР160S4 | 15 | 1451 | 154 |
1000 мин⁻¹ — 5 исполнений
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-4,5-2,2-1000 | 4300–5500 | 724…812 | 638…667 | АИР100L6 | 2,2 | 940 | 84 |
| ВР-280-46-4,5-3-100( | 4300–7300 | 724…887 | 638…668 | АИР112MА6 | 3 | 950 | 90 |
| ВР-280-46-4,5-3-1000 | 3000–7300 | 724…887 | 638…668 | АИР112MА6 | 3 | 950 | 90 |
| ВР-280-46-4,5-4-100( | 4300–9400 | 724…901 | 478…668 | АИР112MВ6 | 4 | 950 | 96 |
| ВР-280-46-4,5-4-1000 | 3000–9400 | 724…901 | 478…668 | АИР112MВ6 | 4 | 950 | 96 |
Расшифровка обозначения
ВР-280-46-4,5-3-100(
| ВР-280-46 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| Пр0 / Л90 | направление вращения и угол поворота корпуса |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-280-46, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-4,5 | 292 | 530 | 450 | 480 | 925 | 230 | 764 | 600 | 380 | 200 | 100 | 313 | 335 | 20 | 9 | 10 | 10 |
Габаритные размеры при различных положениях корпуса ВР-280-46, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-4,5 | 810 | 335 | 310 | 730 | 310 | 560 | 705 | 395 | 480 | 920 | 365 | 420 | 705 | 395 | 340 | 920 | 365 | 430 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 32
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
температура окружающей среды: -45 до +40 °С для умеренного климата, -60 до +40 °С для умеренного и холодного климата, -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вентиляционные системы с протяжёнными сетями воздуховодов
- Приточные установки с фильтрами и калориферами
- Технологические процессы, сушка, обдув
- Замена вентиляторов ВЦ14-46
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-280-46, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
