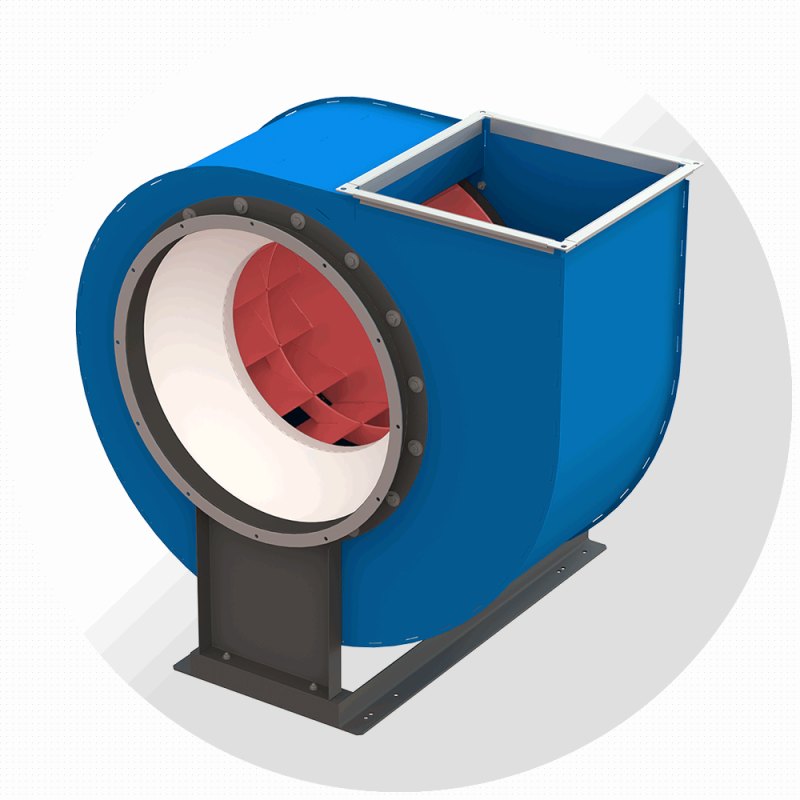

Радиальный вентилятор ВР-80-70 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Радиальный вентилятор ВР-80-70 №4 — радиальный вентилятор низкого и среднего давления с назад загнутыми лопатками завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 8 исполнений по двигателю: производительность от 700 до 8700 м³/ч, полное давление до 2033 Па, мощность 0,18–5,5 кВт.
Самая массовая серия завода: заменяет Ц4-75, ВР-80-75 и ВР-86-77, работает в системах вентиляции и кондиционирования зданий любого назначения. Корпус спиральный поворотный, правого и левого вращения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-4-090-3-3000 | 0,90 | 2300–6400 | 1646…557 | 1606…247 | АИР90L2 | 3 | 2870 | 77 |
| ВР-80-70-4-095-4-3000 | 0,95 | 2600–7600 | 1835…619 | 1779…190 | АИР100S2 | 4 | 2850 | 85 |
| ВР-80-70-4-100-5,5-3000 | 1,00 | 3400–8700 | 2033…772 | 1946…204 | АИР100L2 | 5,5 | 2850 | 87 |
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-4-090-0,37-1500 | 0,90 | 1100–3000 | 369…125 | 360…55 | АИР63В4 | 0,37 | 1350 | 62 |
| ВР-80-70-4-095-0,55-1500 | 0,95 | 1300–3600 | 412…139 | 399…43 | АИР71А4 | 0,55 | 1360 | 63 |
| ВР-80-70-4-100-0,75-1500 | 1,00 | 1600–4100 | 456…173 | 437…46 | АИР71В4 | 0,75 | 1350 | 65 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-4-090-0,18-1000 | 0,90 | 700–1900 | 150…51 | 146…22 | АИР63А6 | 0,18 | 860 | 62 |
| ВР-80-70-4-100-0,18-1000 | 1,00 | 1000–2600 | 185…70 | 177…19 | АИР63А6 | 0,18 | 860 | 62 |
Расшифровка обозначения
ВР-80-70-4-095-0,55-1500
| ВР-80-70 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090 = 0,9; 100 = 1,0; 110 = 1,1 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| Пр0 / Л90 | направление вращения и угол поворота корпуса |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-80-70, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-4,0 | 260 | 475 | 400 | 430 | 700 | 210 | 618 | 420 | 350 | 180 | 100 | 278 | 300 | 20 | 9 | 10 | 8 |
Габаритные размеры при различных положениях корпуса ВР-80-70, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-4,0 | 725 | 300 | 280 | 650 | 280 | 500 | 630 | 350 | 430 | 830 | 325 | 375 | 630 | 350 | 300 | 830 | 325 | 385 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные установки производственных зданий
- Системы кондиционирования и воздушного отопления
- Технологические линии, сушильные камеры, аспирация чистого воздуха
- Замена вентиляторов Ц4-75 и ВР-80-75
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-80-70, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
