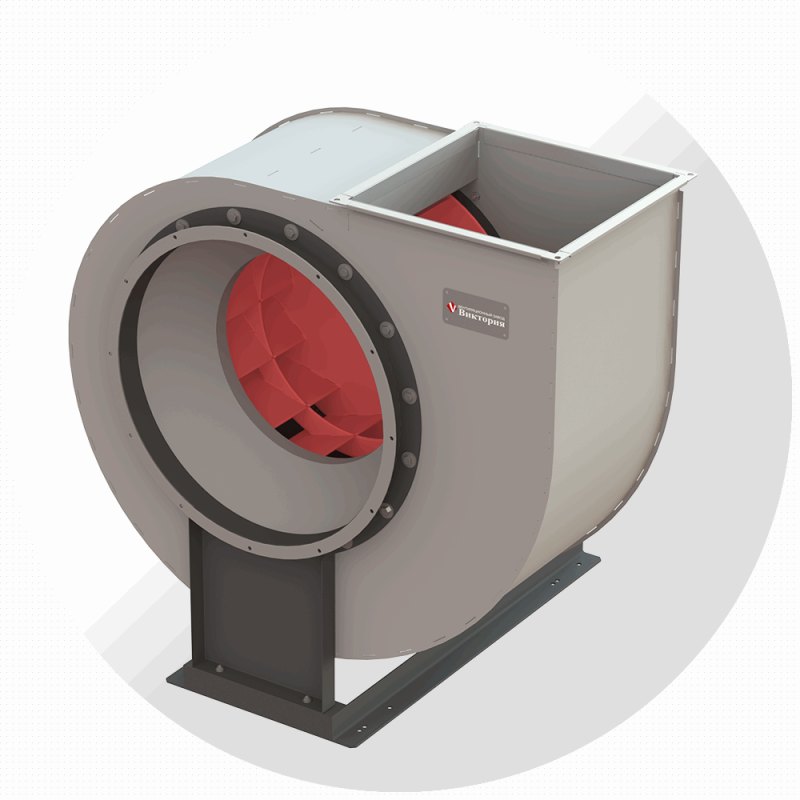

Вентилятор дымоудаления ВР-80-70-ДУ №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВР-80-70-ДУ №5 — радиальный вентилятор дымоудаления завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 6 исполнений по двигателю: производительность от 1500 до 8800 м³/ч, полное давление до 608 Па, мощность 0,37–2,2 кВт.
Радиальный вентилятор на базе ВР-80-70 для вытяжной противодымной вентиляции: ДУ-400 — 2 часа при 400 °С, ДУ-600 — 2 часа при 600 °С. Двигатель вынесен из потока.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-ДУ-Т-5-090-1,1-1500 | 0,90 | 2300–6500 | 489…163 | 473…33 | АИР80А4 | 1,1 | 1410 | 96 |
| ВР-80-70-ДУ-Т-5-095-1,5-1500 | 0,95 | 2700–7600 | 550…216 | 528…37 | АИР80В4 | 1,5 | 1410 | 100 |
| ВР-80-70-ДУ-Т-5-100-2,2-1500 | 1,00 | 3400–8800 | 608…296 | 572…59 | АИР90L4 | 2,2 | 1420 | 115 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-ДУ-Т-5-090-0,37-1000 | 0,90 | 1500–4200 | 205…68 | 199…14 | АИР71А6 | 0,37 | 900 | 92 |
| ВР-80-70-ДУ-Т-5-095-0,55-1000 | 0,95 | 1700–4900 | 231…91 | 222…15 | АИР71В6 | 0,55 | 920 | 94 |
| ВР-80-70-ДУ-Т-5-100-0,75-1000 | 1,00 | 2200–5700 | 255…124 | 240…25 | АИР80А6 | 0,75 | 920 | 96 |
Расшифровка обозначения
ВР-80-70-ДУ-Т-5-090-0,37-1000
| ВР-80-70-ДУ | радиальный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090 = 0,9; 100 = 1,0 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-80-70-ДУ, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-5,0 | 325 | 600 | 500 | 530 | 730 | 245 | 721 | 500 | 320 | 215 | 100 | 348 | 370 | 20 | 9 | 10 | 10 |
Габаритные размеры при различных положениях корпуса ВР-80-70-ДУ, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-5,0 | 900 | 375 | 340 | 815 | 345 | 615 | 780 | 440 | 530 | 1020 | 405 | 470 | 780 | 440 | 375 | 1020 | 405 | 480 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
| Для систем дымоудаления при пожаре | ДУ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
температура окружающей среды: -45 до +40 °С для умеренного климата, -60 до +40 °С для умеренного и холодного климата, -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция с разветвлённой сетью воздуховодов
- Венткамеры и технические этажи
- Паркинги, торговые и офисные центры
- Производственные и складские здания
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-80-70-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
