Переходник ПО-СМК от вентилятора ВКОП к монтажному стакану
⚙️ Подбор и заказ
Характеристики
Описание

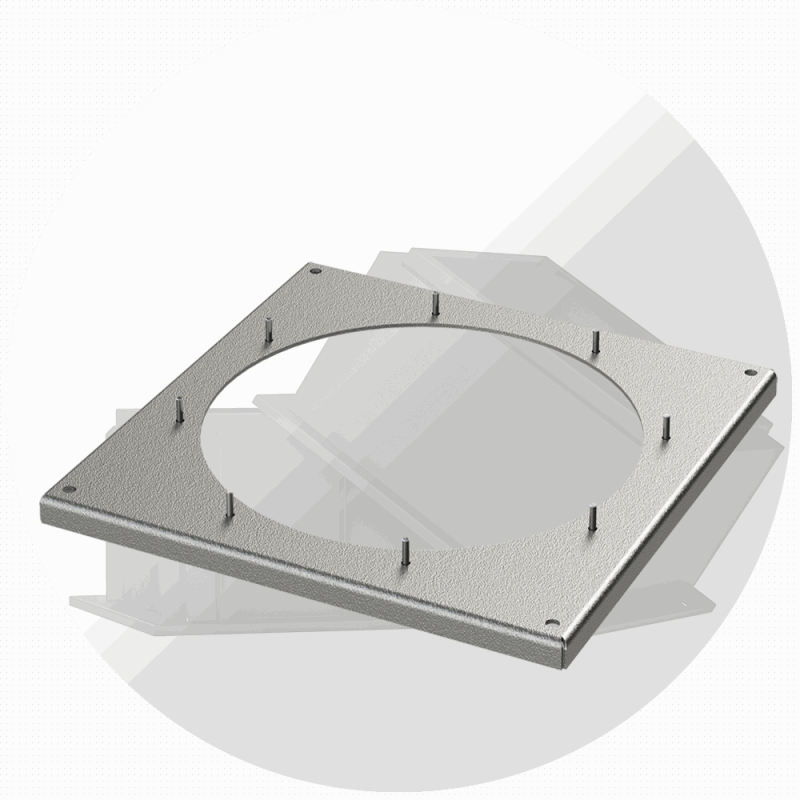

Стальной переходник с резьбовыми шпильками соединяет крышные осевые вентиляторы ВКОП, ВКОП-К и ВКО с квадратным фланцем монтажного стакана СМК или СМКУ.
Назначение и конструкция
Переходник предназначен для соединения вентилятора типа ВКОП с монтажным стаканом СМК (СМКУ).
Переходник представляет собой стальную конструкцию с вваренными наружу резьбовыми шпильками для крепления вентилятора ВКОП.
Все переходники имеют защитное лакокрасочное покрытие.
Габаритные и присоединительные размеры
Переходник по-СМК от вентилятора вкоп к стакану монтажному
| Обозначение переходника | D | D1 | А | А1 | d | h | L | М | n, шт. | n1, шт. | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПО-СМК-3,15 | 315 | 360 | 400 | 370 | 10 | 15 | 20 | М6 | 8 | 4 | 1,6 | |
| ПО-СМК-3,55 | 355 | 400 | 450 | 420 | 10 | 15 | 20 | М6 | 8 | 4 | 2 | |
| ПО-СМК-4,0 | 400 | 440 | 500 | 460 | 10 | 20 | 20 | М6 | 8 | 4 | 4 | |
| ПО-СМК-4,5 | 450 | 490 | 560 | 520 | 10 | 20 | 20 | М6 | 8 | 4 | 5 | |
| ПО-СМК-5,0 | 500 | 540 | 630 | 580 | 12 | 20 | 25 | М6 | 16 | 4 | 6 | |
| ПО-СМК-5,6 | 560 | 600 | 710 | 650 | 12 | 20 | 25 | М6 | 16 | 4 | 7 | |
| ПО-СМК-6,3 | 630 | 670 | 800 | 730 | 12 | 20 | 25 | М6 | 16 | 4 | 9 | |
| ПО-СМК-7,1 | 710 | 760 | 900 | 830 | 15 | 30 | 25 | М8 | 16 | 8 | 16 | |
| ПО-СМК-8,0 | 800 | 850 | 1000 | 930 | 15 | 30 | 25 | М8 | 16 | 8 | 19 | |
| ПО-СМК-9,0 | 900 | 950 | 1120 | 1030 | 15 | 30 | 25 | М8 | 16 | 8 | 23 | |
| ПО-СМК-10,0 | 1000 | 1050 | 1250 | 1170 | 15 | 40 | 25 | М8 | 16 | 12 | 44 | |
| ПО-СМК-11,2 | 1120 | 1180 | 1400 | 1320 | 15 | 40 | 25 | М8 | 16 | 12 | 54 | |
| ПО-СМК-12,5 | 1250 | 1310 | 1600 | 1500 | 15 | 40 | 25 | М8 | 16 | 12 | 72 |
Где применяется
- Установка крышных осевых вентиляторов на стаканы СМК и СМКУ
- Замена крышного радиального вентилятора на осевой без переделки стакана
Что указать при заказе
- Номер вентилятора
- Типоразмер стакана
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
