Переходник плоский ПП-ВО к осевым вентиляторам
⚙️ Подбор и заказ
Характеристики
Описание
Плоский квадратный переходник с рёбрами жёсткости: присоединяет осевые вентиляторы ВО-13-284 и ВО-14-320 к квадратным воздуховодам и клапанам.
Назначение и конструкция
Переходник плоский ПП-ВО предназначен для присоединения вентиляторов типа ВО-13-284 и ВО-14-320 к системам вентиляции и клапанам различного назначения квадратного сечения.

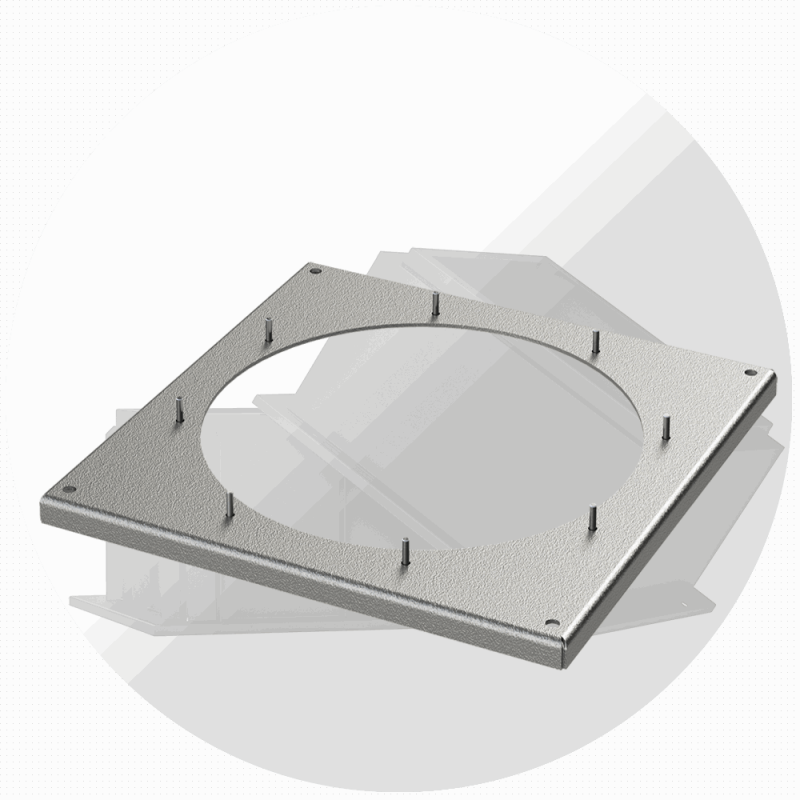

Переходник представляет собой плоскую квадратную деталь с ребрами жесткости и отверстиями для крепления к осевому вентилятору.
Все переходники имеют защитное лакокрасочное покрытие.
Габаритные и присоединительные размеры
Переходник плоский пп-во к осевым вентиляторам во-13-284 (во-14-320) / габаритные и присоединительные размеры
| Обозначение переходника | A | A1 | a | lxb | D | D1 | d | n | Масса, кг не более | Размер клапана | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ПП-ВО-3,15 | 390 | 370 | 10 | 17х9 | 320 | 360 | 10 | 8 | 1,0 | 350х350 | |
| ПП-ВО-3,55 | 440 | 420 | 10 | 17х9 | 360 | 400 | 10 | 8 | 1,2 | 400х400 | |
| ПП-ВО-4,0 | 490 | 470 | 10 | 17х9 | 405 | 440 | 10 | 8 | 1,5 | 450х450 | |
| ПП-ВО-4,5 | 540 | 520 | 10 | 17х9 | 455 | 490 | 10 | 8 | 1,7 | 500х500 | |
| ПП-ВО-5,0 | 640 | 620 | 10 | 17х9 | 505 | 540 | 12 | 16 | 2,6 | 600х600 | |
| ПП-ВО-5,6 | 690 | 670 | 10 | 17х9 | 565 | 600 | 12 | 16 | 2,9 | 650х650 | |
| ПП-ВО-6,3 | 760 | 730 | 10 | 23х13 | 635 | 670 | 12 | 16 | 3,3 | 700х700 | |
| ПП-ВО-7,1 | 860 | 830 | 20 | 23х13 | 720 | 760 | 12 | 16 | 5,5 | 800х800 | |
| ПП-ВО-8,0 | 960 | 930 | 20 | 23х13 | 810 | 850 | 12 | 16 | 6,7 | 900х900 | |
| ПП-ВО-9,0 | 1060 | 1030 | 20 | 23х13 | 910 | 950 | 12 | 16 | 7,8 | 1000х1000 | |
| ПП-ВО-10,0 | 1160 | 1130 | 20 | 23х13 | 1010 | 1050 | 12 | 16 | 9,0 | 1100х1100 | |
| ПП-ВО-11,2 | 1260 | 1230 | 20 | 23х13 | 1130 | 1180 | 12 | 16 | 10,4 | 1200х1200 | |
| ПП-ВО-12,5 | 1410 | 1380 | 20 | 23х13 | 1260 | 1310 | 12 | 16 | 13,0 | 1350х1350 | |
| ПП-ВО-14,0 | 1560 | 1530 | 20 | 23х13 | 1415 | 1460 | 12 | 16 | 15,0 | 1500х1500 | |
| ПП-ВО-16,0 | 1760 | 1730 | 20 | 23х13 | 1615 | 1660 | 12 | 16 | 18,2 | 1700х1700 |
Где применяется
- Стыковка осевого вентилятора с противопожарным клапаном КПВ
- Присоединение к квадратным воздуховодам и шахтам
- Системы подпора воздуха на базе ВО-13-284
Что указать при заказе
- Номер вентилятора
- Размер присоединяемого клапана или воздуховода
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
