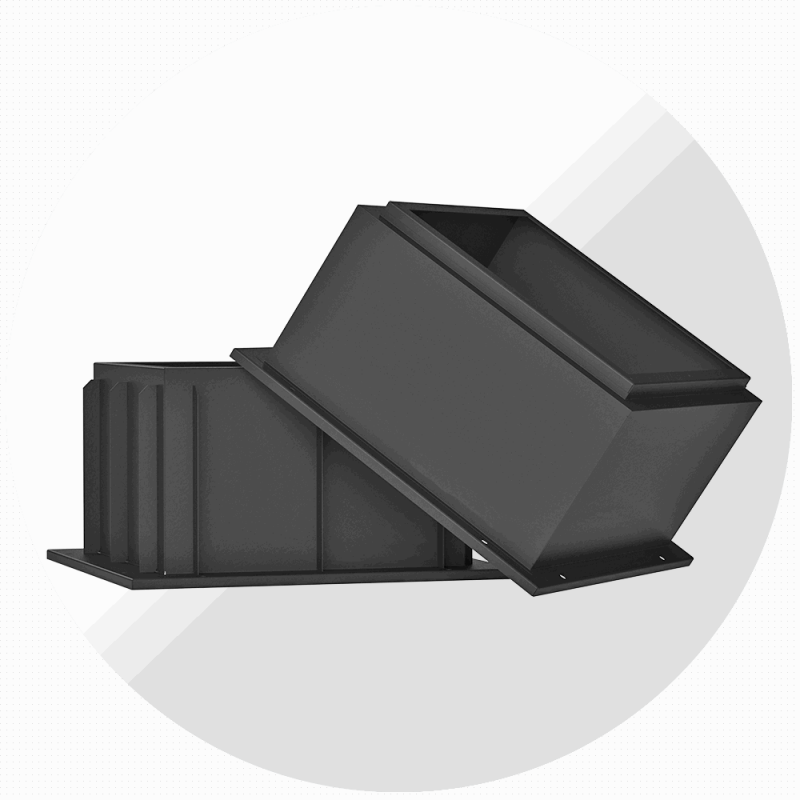

Стаканы монтажные утеплённые регулируемые СМКУ-Р для скатной кровли
⚙️ Подбор и заказ
Характеристики
Описание
Утеплённый стакан с шарнирно закреплёнными подвижными опорами — для установки крышных вентиляторов на скатную кровлю. Стандартное исполнение рассчитано на уклон до 1:4 и снежный покров до 500 мм.
Назначение и конструкция
Стакан СМКУ-Р представляет собой жесткую сварную конструкцию, имеющую шарнирно-закрепленные подвижные опоры, позволяющие устанавливать крышные вентиляторы на скатную кровлю с различным углом уклона.
Высота стаканов рассчитана на толщину снежного покрова до 500 мм.
Максимальный уклон кровли для стаканов в стандартном исполнении 1:4.
Для монтажа на кровле, имеющей больший уклон, возможно изготовление СМКУ-Р с учетом требований заказчика.
Верхний фланец, на который опирается вентилятор, имеет вваренные наружу резьбовые шпильки.
Все стаканы имеют защитное лакокрасочное покрытие.
Стаканы предназначены для монтажа на кровле вентиляторов ВКРС, ВКРВ, ВОФ-ДУ, ВКОП-С и (через переходник ПО-СМК) вентиляторов ВКОП-К, ВКО.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры стакана монтажного СМКу-р
| Обозначение | А | А1 | А2 | А3 | B | H | L | M | n, шт. | Масса СМК, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| СМКУ-Р-2,8 | 345 | 325 | 555 | 395 | 650 | 620 | 20 | M8 | 4 | 23 |
| СМКУ-Р-3,15 | 390 | 370 | 600 | 440 | 700 | 640 | 20 | M8 | 4 | 26 |
| СМКУ-Р-3,55 | 440 | 420 | 650 | 490 | 780 | 650 | 20 | M8 | 4 | 29 |
| СМКУ-Р-4,0 | 485 | 460 | 715 | 535 | 830 | 660 | 30 | M10 | 4 | 44 |
| СМКУ-Р-4,5 | 545 | 520 | 775 | 595 | 910 | 670 | 30 | M10 | 4 | 50 |
| СМКУ-Р-5,0 | 615 | 580 | 895 | 715 | 1000 | 700 | 30 | M10 | 4 | 63 |
| СМКУ-Р-5,6 | 695 | 650 | 975 | 795 | 1100 | 720 | 30 | M10 | 4 | 72 |
| СМКУ-Р-6,3 | 785 | 730 | 1065 | 885 | 1200 | 750 | 30 | M10 | 4 | 82 |
| СМКУ-Р-7,1 | 880 | 830 | 1180 | 980 | 1320 | 770 | 40 | M12 | 8 | 125 |
| СМКУ-Р-8,0 | 980 | 930 | 1280 | 1080 | 1480 | 800 | 40 | M12 | 8 | 142 |
| СМКУ-Р-9,0 | 1100 | 1030 | 1400 | 1200 | 1650 | 830 | 40 | M12 | 8 | 163 |
| СМКУ-Р-10,0 | 1220 | 1170 | 1520 | 1320 | 1850 | 860 | 40 | M12 | 12 | 235 |
| СМКУ-Р-11,2 | 1370 | 1320 | 1670 | 1470 | 2100 | 890 | 40 | M12 | 12 | 269 |
| СМКУ-Р-12,5 | 1570 | 1500 | 1870 | 1670 | 2300 | 940 | 40 | M12 | 12 | 425 |
| СМКУ-Р-14,0 | 1770 | 1680 | 2070 | 1870 | 2480 | 990 | 40 | M12 | 12 | 376 |
Где применяется
- Скатные кровли производственных и складских зданий
- Кровли из сэндвич-панелей и профлиста с уклоном
- Реконструкция: установка вентилятора без выравнивающей рамы
Что указать при заказе
- Номер вентилятора
- Уклон кровли
- Серия вентилятора
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
