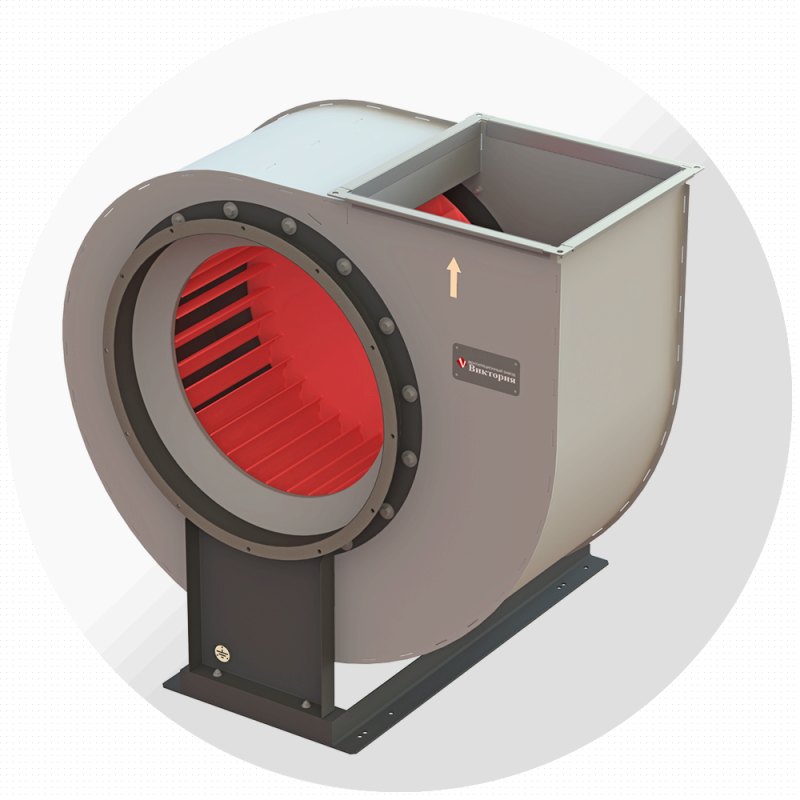

Вентилятор дымоудаления ВР-280-46-ДУ №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВР-280-46-ДУ №5 — радиальный вентилятор дымоудаления среднего давления завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 8 исполнений по двигателю: производительность от 6400 до 22 400 м³/ч, полное давление до 1974 Па, мощность 4–30 кВт.
Вентилятор на базе ВР-280-46 для систем дымоудаления с высоким сопротивлением сети: ДУ-400 — 2 часа при 400 °С, ДУ-600 — 2 часа при 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 5 исполнений
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-ДУ-Т-5-11-1500 | 9700–11 700 | 1795…1884 | 1464…1504 | АИР132M4 | 11 | 1450 | 144 |
| ВР-280-46-ДУ-Т-5-15-1500 | 9700–15 600 | 1795…1969 | 1223…1504 | АИР160S4 | 15 | 1450 | 175 |
| ВР-280-46-ДУ-Т-5-18,5-1500 | 9700–18 500 | 1795…1974 | 911…1504 | АИР160M4 | 18,5 | 1460 | 182 |
| ВР-280-46-ДУ-Т-5-22-1500 | 9700–21 400 | 1795…1974 | 451…1504 | АИР180S4 | 22 | 1470 | 210 |
| ВР-280-46-ДУ-Т-5-30-1500 | 9700–22 400 | 1788…1974 | 246…1504 | АИР180M4 | 30 | 1470 | 236 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-ДУ-Т-5-4-1000 | 6400–9600 | 776…846 | 563…650 | АИР112MВ6 | 4 | 950 | 117 |
| ВР-280-46-ДУ-Т-5-5,5-10( | 6400–12 800 | 776…853 | 336…650 | АИР132S6 | 5,5 | 950 | 130 |
| ВР-280-46-ДУ-Т-5-7,5-10( | 6400–14 700 | 773…853 | 106…650 | АИР132M6 | 7,5 | 950 | 143 |
Расшифровка обозначения
ВР-280-46-ДУ-Т-5-30-1500
| ВР-280-46-ДУ | радиальный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-280-46, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-5,0 | 325 | 600 | 500 | 530 | 1020 | 245 | 881 | 650 | 420 | 215 | 100 | 348 | 370 | 20 | 9 | 10 | 10 |
Габаритные размеры при различных положениях корпуса ВР-280-46, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-5,0 | 900 | 375 | 340 | 815 | 345 | 615 | 780 | 440 | 530 | 1020 | 405 | 470 | 780 | 440 | 375 | 1020 | 405 | 480 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 32
- Направление вращения – правое и левое
Назначение и исполнения
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
| Для систем дымоудаления при пожаре | ДУ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Дымоудаление через протяжённые шахты и сети
- Высотные здания и подземные паркинги
- Торговые и многофункциональные комплексы
- Производственные здания
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-280-46-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
