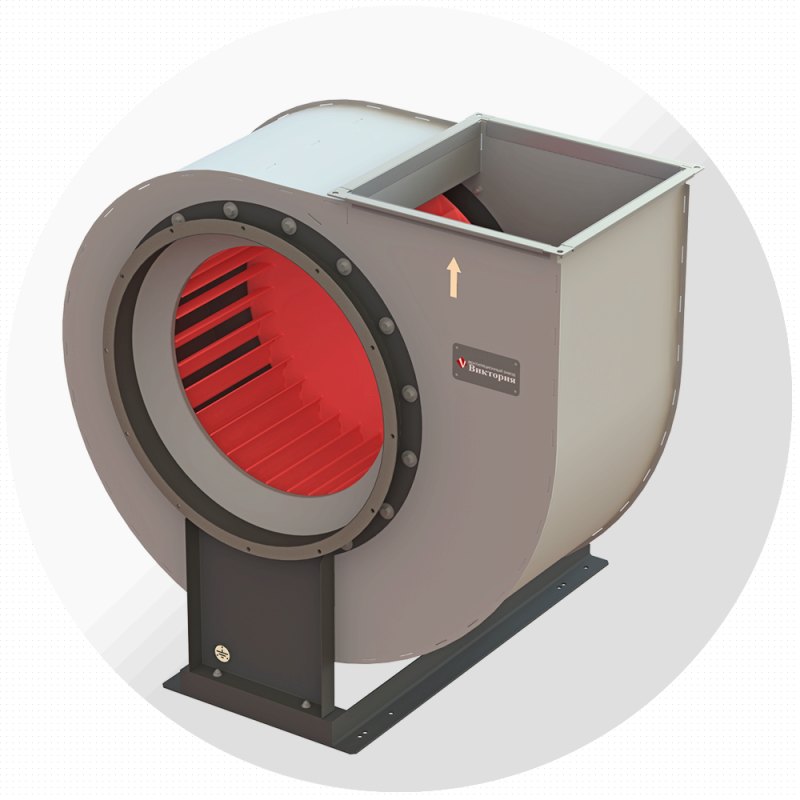

Вентилятор дымоудаления ВР-280-46-ДУ №6,3, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВР-280-46-ДУ №6 — радиальный вентилятор дымоудаления среднего давления завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 7 исполнений по двигателю: производительность от 9600 до 29 700 м³/ч, полное давление до 1383 Па, мощность 5,5–22 кВт.
Вентилятор на базе ВР-280-46 для систем дымоудаления с высоким сопротивлением сети: ДУ-400 — 2 часа при 400 °С, ДУ-600 — 2 часа при 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1000 мин⁻¹ — 4 исполнения
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-ДУ-Т-6,3-11-1000 | 12 900–16 800 | 1258…1343 | 997…1054 | АИР160S6 | 11 | 970 | 203 |
| ВР-280-46-ДУ-Т-6,3-15-1000 | 12 900–22 000 | 1258…1383 | 793…1054 | АИР160M6 | 15 | 970 | 220 |
| ВР-280-46-ДУ-Т-6,3-18,5-1000 | 12 900–25 800 | 1258…1383 | 545…1054 | АИР180M6 | 18,5 | 980 | 260 |
| ВР-280-46-ДУ-Т-6,3-22-1000 | 12 900–29 700 | 1253…1383 | 172…1054 | АИР200M6 | 22 | 980 | 315 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВР-280-46-ДУ-Т-6,3-5,5-750 | 9600–15 300 | 693…760 | 472…581 | АИР132M8 | 5,5 | 700 | 165 |
| ВР-280-46-ДУ-Т-6,3-7,5-750 | 9600–19 200 | 693…762 | 300…581 | АИР160S8 | 7,5 | 720 | 190 |
| ВР-280-46-ДУ-Т-6,3-11-750 | 9600–22 100 | 690…762 | 95…581 | АИР160M8 | 11 | 730 | 215 |
Расшифровка обозначения
ВР-280-46-ДУ-Т-6,3-22-1000
| ВР-280-46-ДУ | радиальный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-280-46, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-6,3 | 410 | 710 | 630 | 660 | 1215 | 290 | 1052 | 750 | 510 | 260 | 120 | 439 | 461 | 20 | 9 | 10 | 10 |
Габаритные размеры при различных положениях корпуса ВР-280-46, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-280-46-6,3 | 1125 | 475 | 425 | 1025 | 435 | 765 | 975 | 550 | 660 | 1275 | 510 | 590 | 975 | 550 | 470 | 1275 | 510 | 600 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 32
- Направление вращения – правое и левое
Назначение и исполнения
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
| Для систем дымоудаления при пожаре | ДУ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Дымоудаление через протяжённые шахты и сети
- Высотные здания и подземные паркинги
- Торговые и многофункциональные комплексы
- Производственные здания
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-280-46-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
