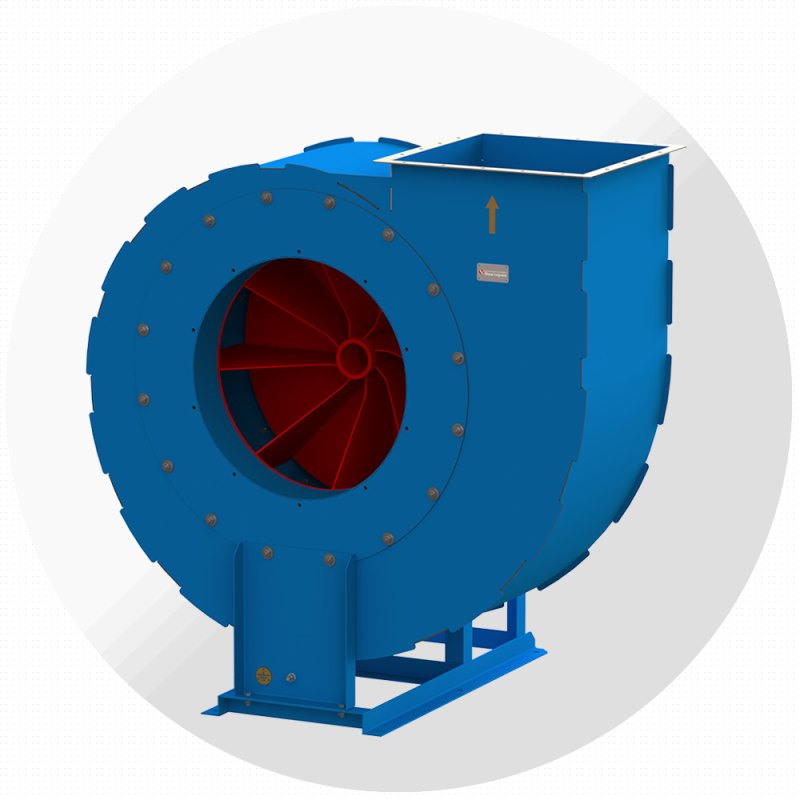

Пылевой вентилятор ВРП-122-45 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №4 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 4 исполнения по двигателю: производительность от 900 до 6400 м³/ч, полное давление до 2645 Па, мощность 0,75–7,5 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4-095-5,5-3000 | 0,95 | 1900–5500 | 2387…1667 | 2337…1242 | АИР100L2 | 5,5 | 2850 | 63 |
| ВРП-122-45-4-100-7,5-3000 | 1,00 | 2100–6400 | 2645…1847 | 2581…1268 | АИР112M2 | 7,5 | 2890 | 84 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4-095-0,75-1500 | 0,95 | 900–2700 | 576…402 | 564…300 | АИР71В4 | 0,75 | 1351 | 40 |
| ВРП-122-45-4-100-1,1-1500 | 1,00 | 1100–3200 | 638…446 | 623…306 | АИР80А4 | 1,1 | 1411 | 45 |
Расшифровка обозначения
ВРП-122-45-4-095-0,75-1500
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |

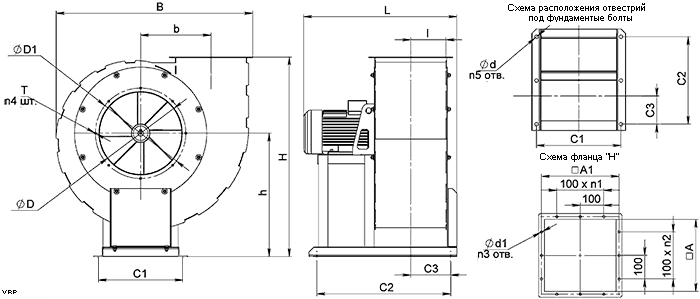

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,0-095, 0,75/1400 | 676 | 685 | 511 | 240 | 425 | 120 | 280 | 310 | M8 | 8 | 240 | 270 | 2 | 1 | 10 | 7 | 270 | 450 | 135 | 12 | 4 |
| ВРП-122-45-4,0-100, 1,1/1400 | 676 | 685 | 525 | 240 | 425 | 120 | 280 | 310 | M8 | 8 | 240 | 270 | 2 | 1 | 10 | 7 | 270 | 470 | 135 | 12 | 4 |
| ВРП-122-45-4,0-095, 5,5/2850 | 675 | 685 | 638 | 240 | 425 | 120 | 280 | 310 | M8 | 8 | 240 | 270 | 2 | 1 | 10 | 7 | 310 | 530 | 135 | 12 | 4 |
| ВРП-122-45-4,0-100, 7,5/2850 | 675 | 685 | 678 | 240 | 425 | 120 | 280 | 310 | M8 | 8 | 240 | 270 | 2 | 1 | 10 | 7 | 365 | 550 | 138 | 12 | 4 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,0 | 674 | 287 | 260 | 615 | 267 | 457 | 587 | 327 | 387 | 765 | 307 | 347 | 587 | 327 | 287 | 765 | 307 | 267 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
