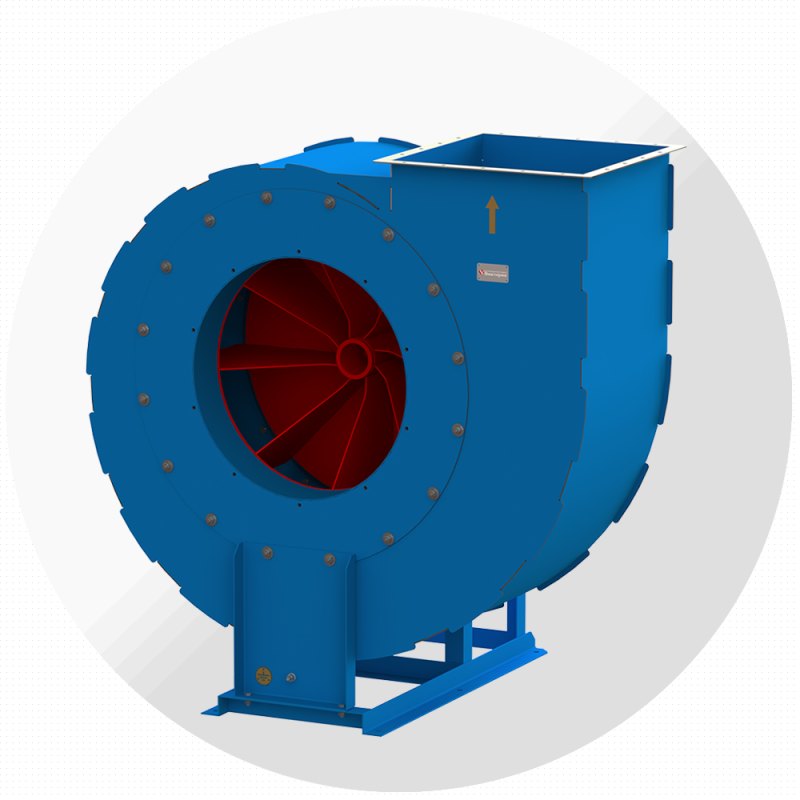

Пылевой вентилятор ВРП-122-45 №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №5 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 3 исполнения по двигателю: производительность от 1900 до 10 900 м³/ч, полное давление до 3808 Па, мощность 2,2–18,5 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5-095-18,5-3000 | 0,95 | 7000–10 900 | 3808…2660 | 3729…1981 | АИР160M2 | 18,5 | 2930 | 198 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5-095-2,2-1500 | 0,95 | 1900–5500 | 965…674 | 945…502 | АИР90L4 | 2,2 | 1421 | 82 |
| ВРП-122-45-5-100-3-1500 | 1,00 | 2100–6400 | 1070…747 | 1044…513 | АИР100S4 | 3 | 1411 | 87 |
Расшифровка обозначения
ВРП-122-45-5-095-2,2-1500
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,0-095, 2,2/1450 | 838 | 850 | 652 | 300 | 525 | 150 | 355 | 385 | M8 | 8 | 300 | 330 | 2 | 2 | 12 | 10 | 360 | 285 | 170 | 15 | 6 |
| ВРП-122-45-5,0-100, 3,0/1450 | 838 | 850 | 668 | 300 | 525 | 150 | 355 | 385 | M8 | 8 | 300 | 330 | 2 | 2 | 12 | 10 | 360 | 285 | 170 | 15 | 6 |
| ВРП-122-45-5,0-095, 18,5/2880 | 838 | 850 | 952 | 300 | 525 | 150 | 355 | 385 | M8 | 8 | 300 | 330 | 2 | 2 | 12 | 10 | 430 | 385 | 175 | 15 | 6 |
| ВРП-122-45-5,0-100, 22,0/2880 | 838 | 850 | 952 | 300 | 525 | 150 | 355 | 385 | M8 | 8 | 300 | 330 | 2 | 2 | 12 | 10 | 480 | 395 | 175 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,0 | 837 | 360 | 325 | 770 | 335 | 567 | 735 | 410 | 478 | 952 | 385 | 435 | 735 | 410 | 360 | 952 | 385 | 335 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
