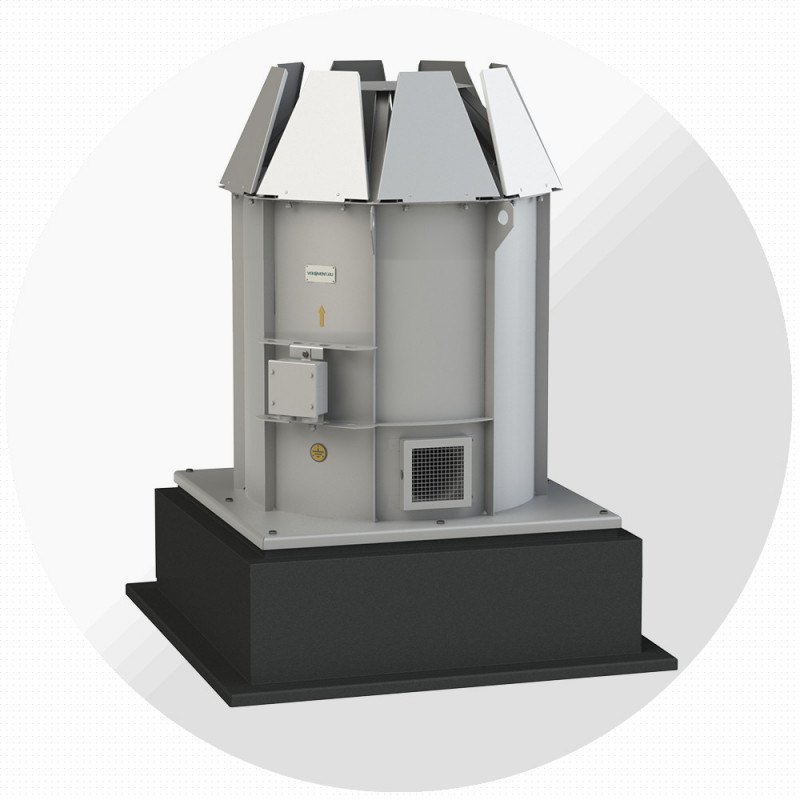

Вентилятор дымоудаления ВОФ-ДУ №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВОФ-ДУ №5 — крышный осевой вентилятор дымоудаления с факельным выбросом завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 11 исполнений по двигателю: производительность от 1800 до 11 200 м³/ч, полное давление до 711 Па, мощность 0,25–5,5 кВт.
Выбрасывает дымовые газы вертикально вверх (факельный выброс), как требует СП 7.13130 для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 4 исполнения
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-5-17-2,2-3000 | 17 | 3600–7700 | 678 | 7 | АИР80В2 | 2,2 | 2880 | 68 |
| ВОФ-ДУ-Т-5-20-3-3000 | 20 | 4000–8500 | 696 | АИР90L2 | 3 | 2870 | 77 | |
| ВОФ-ДУ-Т-5-25-4-3000 | 25 | 4700–9900 | 703 | АИР100S2 | 4 | 2850 | 79 | |
| ВОФ-ДУ-Т-5-30-5,5-3000 | 30 | 5100–11 200 | 711 | АИР100L2 | 5,5 | 2850 | 85 |
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-5-17-0,25-1500 | 17 | 1800–3000 | 158 | 9 | АИР63А4 | 0,25 | 1350 | 62 |
| ВОФ-ДУ-Т-5-20-0,37-1500 | 20 | 1900–4000 | 162 | -12 | АИР63В4 | 0,37 | 1350 | 63 |
| ВОФ-ДУ-Т-5-25-0,55-1500 | 25 | 2300–4000 | 164 | -10 | АИР71А4 | 0,55 | 1360 | 63 |
| ВОФ-ДУ-Т-5-30-0,75-1500 | 30 | 2500–5000 | 166 | -11 | АИР71В4 | 0,75 | 1350 | 65 |
| ВОФ-ДУ-Т-5-35-0,75-1500 | 35 | 2800–6000 | 166 | -23 | АИР71В4 | 0,75 | 1350 | 65 |
| ВОФ-ДУ-Т-5-40-1,1-1500 | 40 | 3200–6000 | 166 | -20 | АИР80А4 | 1,1 | 1410 | 69 |
| ВОФ-ДУ-Т-5-45-1,1-1500 | 45 | 3600–7000 | 165 | -18 | АИР80А4 | 1,1 | 1410 | 69 |
Расшифровка обозначения
ВОФ-ДУ-Т-5-20-0,37-1500
| ВОФ-ДУ | осевой факельный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВОФ-ДУ, мм
| Обозначение | A | A1 | B | H | X | d | n |
|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-5,0 | 630 | 580 | 740 | 980 | 86 | 12 | 4 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция многоэтажных зданий
- Дымоудаление из коридоров, холлов, атриумов
- Паркинги и торговые центры
- Кровли с требованием вертикального выброса продуктов горения
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВОФ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
