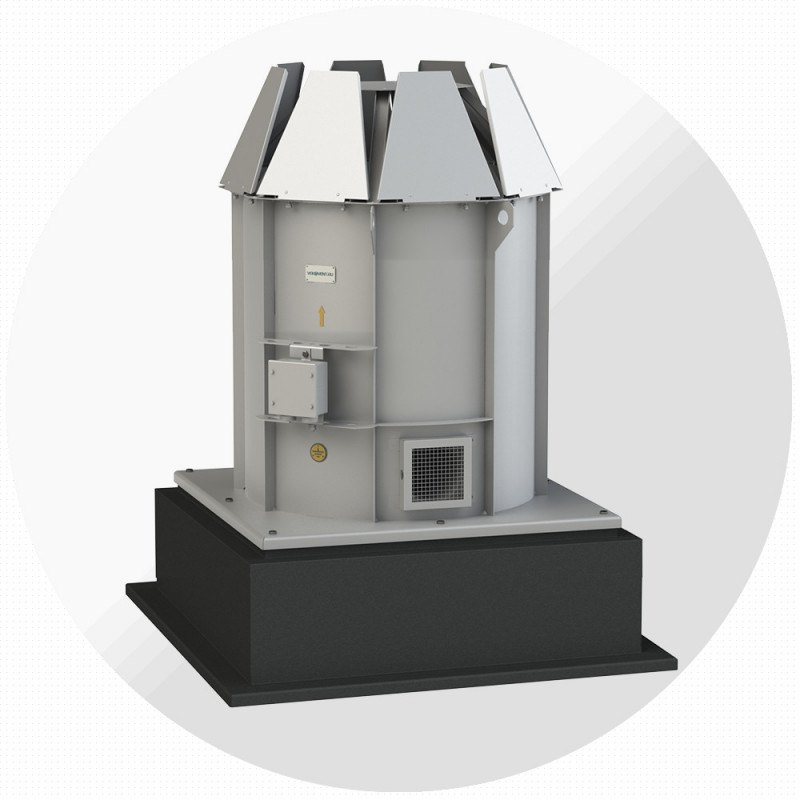

Вентилятор дымоудаления ВОФ-ДУ №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВОФ-ДУ №8 — крышный осевой вентилятор дымоудаления с факельным выбросом завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 11 исполнений по двигателю: производительность от 5500 до 20 800 м³/ч, полное давление до 450 Па, мощность 0,75–5,5 кВт.
Выбрасывает дымовые газы вертикально вверх (факельный выброс), как требует СП 7.13130 для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-8-17-3-1500 | 17 | 7500–15 000 | 434 | 24 | АИР100S4 | 3 | 1410 | 254 |
| ВОФ-ДУ-Т-8-20-4-1500 | 20 | 8200–17 000 | 446 | 33 | АИР100L4 | 4 | 1410 | 268 |
| ВОФ-ДУ-Т-8-25-5,5-1500 | 25 | 9700–20 000 | 450 | -26 | АИР112M4 | 5,5 | 1440 | 287 |
1000 мин⁻¹ — 8 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-8-17-0,75-1000 | 17 | 6300–10 400 | 156 | 11 | АИР80А6 | 0,75 | 920 | 235 |
| ВОФ-ДУ-Т-8-20-1,1-1000 | 20 | 5500–11 500 | 195 | АИР80В6 | 1,1 | 920 | 239 | |
| ВОФ-ДУ-Т-8-25-1,5-1000 | 25 | 6400–13 400 | 197 | АИР90L6 | 1,5 | 935 | 244 | |
| ВОФ-ДУ-Т-8-30-2,2-1000 | 30 | 7000–15 100 | 199 | 3 | АИР100L6 | 2,2 | 940 | 252 |
| ВОФ-ДУ-Т-8-40-3-100( | 40 | 9000–18 800 | 199 | АИР112MА6 | 3 | 950 | 267 | |
| ВОФ-ДУ-Т-8-40-3-1000 | 40 | 9000–18 800 | 199…21 | АИР112MА6 | 3 | 950 | 267 | |
| ВОФ-ДУ-Т-8-45-4-100( | 45 | 10 100–20 800 | 199 | АИР112MВ6 | 4 | 950 | 272 | |
| ВОФ-ДУ-Т-8-45-4-1000 | 45 | 10 100–20 800 | 199 | АИР112MВ6 | 4 | 950 | 272 |
Расшифровка обозначения
ВОФ-ДУ-Т-8-25-1,5-1000
| ВОФ-ДУ | осевой факельный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВОФ-ДУ, мм
| Обозначение | A | A1 | B | H | X | d | n |
|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-8,0 | 1000 | 930 | 1150 | 1440 | 106 | 15 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция многоэтажных зданий
- Дымоудаление из коридоров, холлов, атриумов
- Паркинги и торговые центры
- Кровли с требованием вертикального выброса продуктов горения
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВОФ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
