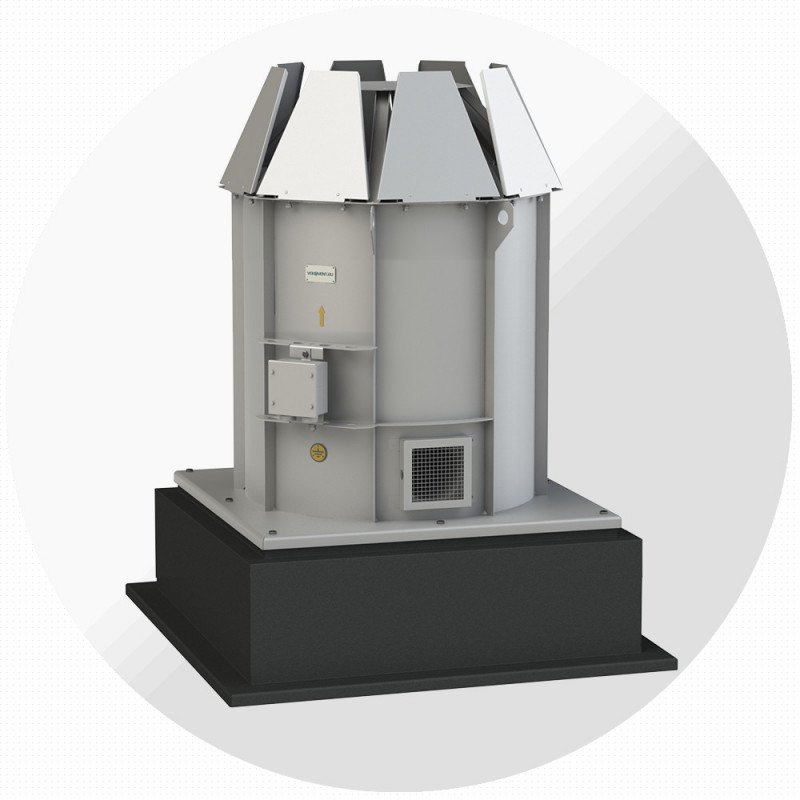

Вентилятор дымоудаления ВОФ-ДУ №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВОФ-ДУ №7 — крышный осевой вентилятор дымоудаления с факельным выбросом завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 11 исполнений по двигателю: производительность от 3500 до 19 000 м³/ч, полное давление до 353 Па, мощность 0,55–5,5 кВт.
Выбрасывает дымовые газы вертикально вверх (факельный выброс), как требует СП 7.13130 для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 4 исполнения
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-7,1-17-1,5-1500 | 17 | 5200–10 000 | 337 | -19 | АИР80В4 | 1,5 | 1410 | 144 |
| ВОФ-ДУ-Т-7,1-25-3-1500 | 25 | 6700–14 000 | 350 | -21 | АИР100S4 | 3 | 1410 | 154 |
| ВОФ-ДУ-Т-7,1-30-4-1500 | 30 | 7300–15 000 | 353 | -24 | АИР100L4 | 4 | 1410 | 168 |
| ВОФ-ДУ-Т-7,1-40-5,5-1500 | 40 | 9500–19 000 | 353 | -43 | АИР112M4 | 5,5 | 1440 | 198 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-7,1-17-0,55-1000 | 17 | 3500–7300 | 150 | АИР71В6 | 0,55 | 920 | 143 | |
| ВОФ-ДУ-Т-7,1-20-0,75-1000 | 20 | 3800–8000 | 154 | АИР80А6 | 0,75 | 920 | 147 | |
| ВОФ-ДУ-Т-7,1-25-1,1-1000 | 25 | 4500–9400 | 155 | АИР80В6 | 1,1 | 920 | 151 | |
| ВОФ-ДУ-Т-7,1-30-1,1-1000 | 30 | 4900–10 600 | 157 | АИР80В6 | 1,1 | 920 | 151 | |
| ВОФ-ДУ-Т-7,1-35-1,5-1000 | 35 | 5600–11 900 | 157 | 2 | АИР90L6 | 1,5 | 935 | 156 |
| ВОФ-ДУ-Т-7,1-40-2,2-1000 | 40 | 6300–13 200 | 157 | 9 | АИР100L6 | 2,2 | 940 | 164 |
| ВОФ-ДУ-Т-7,1-45-2,2-1000 | 45 | 7100–14 500 | 156 | 7 | АИР100L6 | 2,2 | 940 | 164 |
Расшифровка обозначения
ВОФ-ДУ-Т-7,1-20-0,75-1000
| ВОФ-ДУ | осевой факельный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВОФ-ДУ, мм
| Обозначение | A | A1 | B | H | X | d | n |
|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-7,1 | 900 | 830 | 1030 | 1295 | 106 | 15 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция многоэтажных зданий
- Дымоудаление из коридоров, холлов, атриумов
- Паркинги и торговые центры
- Кровли с требованием вертикального выброса продуктов горения
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВОФ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
